Dans l'industrie électronique hautement compétitive, un module d'alimentation DC-DC stable et fiable constitue la pierre angulaire du positionnement d'un produit final sur le marché. Néanmoins, sur la voie menant à la « stabilité et à la fiabilité », plusieurs obstacles intangibles persistent, les problèmes de compatibilité électromagnétique (CEM) figurant parmi les défis les plus répandus et les plus redoutables. Récemment, un client de longue date de Gujing a rencontré un goulot d'étranglement lors des tests de conduction lors du développement de son nouveau produit d'alimentation DC-DC. La résolution de ce problème souligne une fois de plus la valeur fondamentale de Gujing : nous proposons non seulement des inducteurs, mais également des solutions ancrées dans une expertise technique approfondie.

Succès initial : la sélection standard répond aux exigences de performance de base

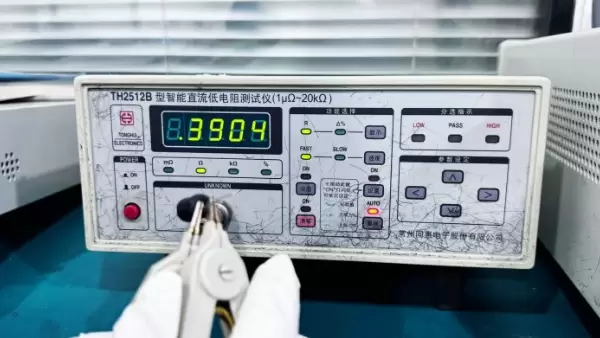

Le projet du client impliquait un module d'alimentation DC-DC avec des exigences élevées en matière d'efficacité et de stabilité. Au cours de la phase de conception initiale, en fonction des exigences du circuit, le client a sélectionné notre inductance Gujing en forme de I dans un boîtier 0912 avec une valeur d'inductance de 300 μH ±10 % et une résistance CC (DCR) contrôlée entre 0,398 et 0,405 Ω.

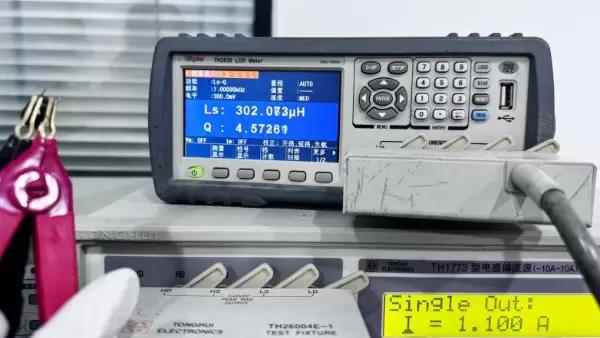

Lors des premiers tests sur échantillons, l'inductance a démontré des performances de base exceptionnelles : à un courant de 1,1 A, le taux de variation de l'inductance n'était que de 11,5 % ; à 1A, la montée en température a été contrôlée à 32,2°C, avec un taux de variation de 9,5 %. Plus important encore, avec le courant de fonctionnement du circuit client de 0,7 A, l'inductance a parfaitement fonctionné, toutes les mesures répondant aux attentes de conception. Tout semblait progresser sans heurts vers une production de masse.

Un défi inattendu : un écart de 5 dB dans les tests d'émissions effectués par CEM

Cependant, lorsque le projet est entré dans la phase critique de test de certification CEM, un problème est survenu. La carte d'alimentation électrique du client n'a pas satisfait à la norme lors des tests d'émissions effectués. Une analyse plus approfondie des données de test a clairement identifié le problème dans la bande de fréquence spécifique de 200 kHz, où les résultats des tests étaient inférieurs d'environ 5 dB à la limite standard.

Cet écart de 5 dB, bien qu'apparemment mineur, était comme un gouffre insurmontable, suffisant pour faire dérailler l'ensemble du plan de lancement du produit. L'échec du test d'émissions conduites signifiait que le bruit haute fréquence généré par l'alimentation électrique pendant le fonctionnement serait réinjecté dans le réseau électrique via des câbles, interférant avec d'autres appareils. L'équipe technique du client a essayé diverses méthodes d'optimisation conventionnelles, mais sans grand succès.

Intervention de Gujing : de la « fourniture de composants » au « diagnostic du système »

Après avoir pris connaissance des défis du client, l'équipe technique de Gujing est rapidement intervenue. Nous avons parfaitement compris que les problèmes de CEM, en particulier ceux qui surviennent dans des bandes de fréquences spécifiques, sont souvent étroitement liés aux caractéristiques non linéaires des composants des circuits de puissance. En tant que composant central pour le stockage et le filtrage de l'énergie, les caractéristiques de fréquence du matériau central d'un inducteur déterminent directement ses performances de suppression du bruit.

Grâce à une communication approfondie avec les ingénieurs du client, nous avons identifié deux informations critiques : « la défaillance de l'immunité conduite » et la « bande de fréquences de 200 kHz ». Cela nous a permis d'identifier rapidement la cause première du problème, à savoir le matériau du noyau magnétique des inducteurs initialement sélectionnés. Les matériaux ferrites conventionnels présentent des changements de perméabilité magnétique dans des conditions de fréquence et de courant spécifiques, conduisant à une dégradation des performances de filtrage et à des fuites de bruit à des fréquences spécifiques.

Solutions ciblées : mises à niveau des matériaux et optimisation des performances

Sur la base de cette évaluation, l'équipe technique de Gujiang a proposé une solution ciblée : remplacer le matériau du noyau de l'inducteur. Nous avons sélectionné le matériau de base de la série KN1, spécialement développé pour optimiser les performances EMI des basses et moyennes fréquences, et avons rapidement fourni des échantillons répondant aux mêmes spécifications (boîtier 0912, 300 μH ± 10 %) pour validation.

Ce changement important a entraîné une amélioration significative des paramètres de performance de l'inducteur :

Résistance au courant continu (DCR) : réduite de 0,398 à 0,405 Ω d'origine à 0,343 à 0,348 Ω, ce qui permet de réduire les pertes de conduction et d'améliorer l'efficacité de l'alimentation électrique.

Caractéristiques du courant : À un courant de 0,92 A, la variation d'inductance est de 11,98 % ; à 1,1 A, l'augmentation de la température est de 32,7 °C, bien que le taux de changement ait augmenté. Cela indique clairement que le matériau KN1 a trouvé un nouvel équilibre entre la réponse en fréquence et les caractéristiques de polarisation CC, un équilibre plus propice à la suppression du bruit à 200 kHz.

Validation réussie : une amélioration de 4 dB et la victoire finale

Dès réception des nouveaux échantillons, le client a immédiatement effectué des tests au niveau de la carte. Les résultats ont été encourageants : le remplacement des inductances par des composants en matériau KN1 a considérablement amélioré les émissions conduites de la carte d'alimentation dans la bande de fréquence de 200 kHz, les réduisant de 4 dB par rapport à avant !

Cette amélioration critique de 4 dB a grandement atténué les problèmes de CEM du client. Par la suite, en s'appuyant sur cette base et en conjonction avec des ajustements de configuration au niveau de la carte, l'équipe du client a remplacé un seul boîtier de résistances pour effectuer le réglage final. En fin de compte, ils ont réussi à résoudre le problème des émissions conduites excessives et le produit a passé la certification sans accroc.

Résumé

Dans ce cas, l'inducteur lui-même a servi de « moyen » pour résoudre le problème, mais la véritable valeur réside dans la capacité de Gujing à intégrer en profondeur les composants disponibles dans le commerce avec les scénarios d'application spécifiques du client pour fournir des solutions personnalisées. Nous croyons fermement que derrière chaque petit inducteur se cache le succès ou l'échec du produit du client. C'est précisément la philosophie que Gujing a toujours défendue : « L'inducteur n'est qu'un support de produit ; résoudre les différents problèmes rencontrés sur la carte est l'âme de Gujing. »
