Pourquoi l'inducteur en forme de I est-il toujours asymétrique ? 90% du problème réside dans l’ajustement entre le manchon et la goupille

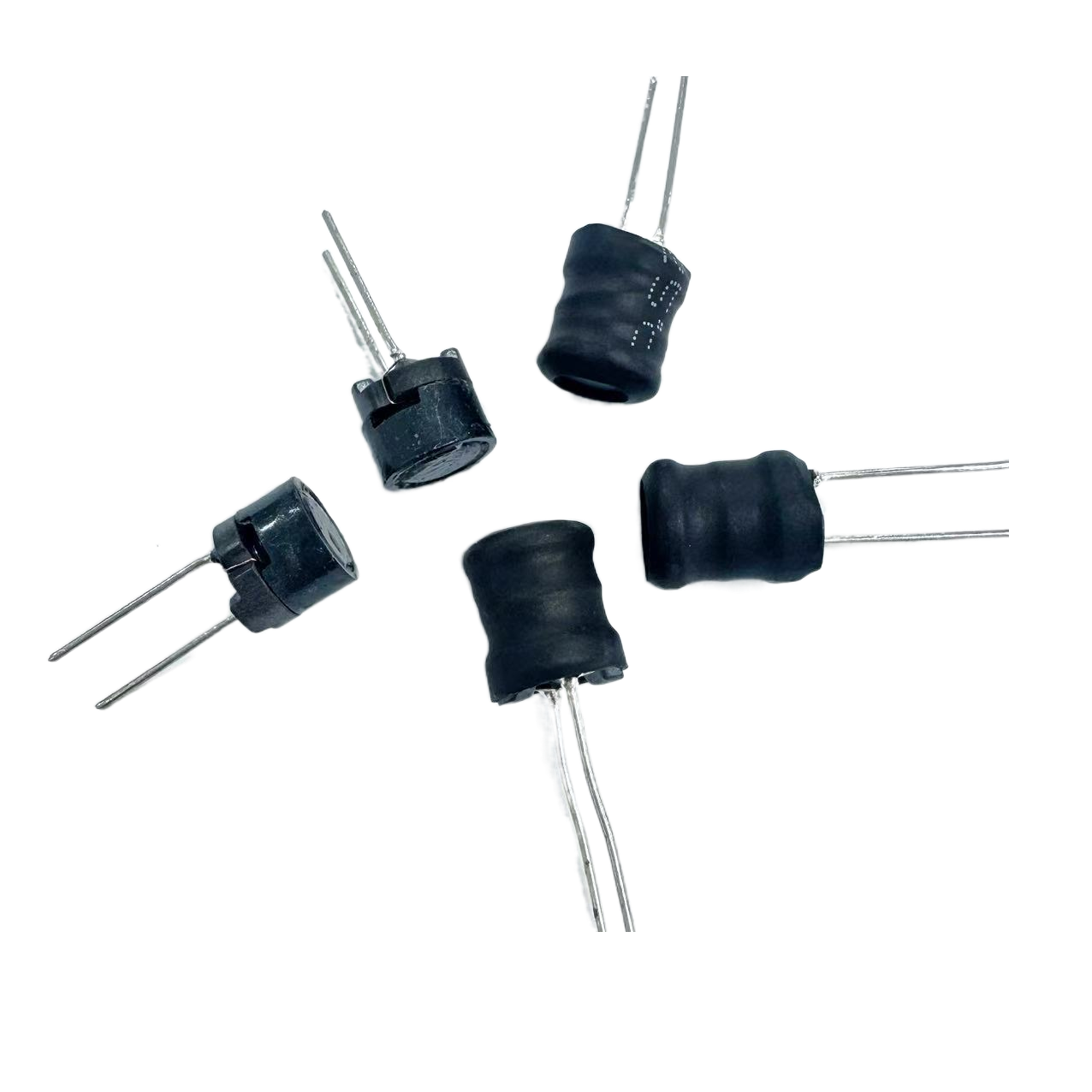

Les inductances en forme de I peuvent sembler être la catégorie la plus basique et la plus concise des composants électroniques, mais elles cachent le mot de passe clé qui détermine la stabilité du produit : le manchon à lui seul couvre plusieurs détails tels que la certification de sécurité, les performances ignifuges et la planéité du plug-in. Une légère négligence peut entraîner une défaillance du produit, une reprise des lots et même affecter la durée de vie des équipements terminaux. En tant que fabricant professionnel spécialisé dans la recherche et le développement, la production et l'application d'inductances depuis 23 ans, Suzhou Gujing Electronics est progressivement passée du statut d'OEM à une entreprise technologique qui intègre la recherche et le développement, la production et les ventes. Forte d'une riche expérience industrielle, de normes de processus strictes et de solutions personnalisées, elle résout divers problèmes liés aux manchons d'inductance en forme de I pour les clients et interprète « les détails déterminent le succès ou l'échec » avec une force professionnelle.

Gujing Electronics cultive profondément depuis 23 ans, depuis l'externalisation initiale vers des marques étrangères bien connues, jusqu'à aujourd'hui la construction de sa propre marque et son expansion sur le marché mondial. Elle a accumulé une expérience de production mature et une équipe technique professionnelle, et a construit un système de contrôle qualité de la chaîne complète, depuis la sélection des matériaux jusqu'à la livraison du produit fini. Grâce à la certification de qualité automobile IATF16949 et à la certification du système ISO9001, le taux de défauts des produits est contrôlé en dessous de 0,3 %. S'appuyant sur plus de 20 000 réserves de formules de poudre magnétique et des lignes de production entièrement automatisées, elle offre de solides garanties pour la production de haute qualité de manchons d'inductance en forme de I et peut fournir des services techniques à guichet unique depuis la conception de solutions, la sélection précise jusqu'aux applications de terminaux pour les clients dans de multiples domaines tels que les véhicules à énergies nouvelles, l'énergie photovoltaïque, le médical et les maisons intelligentes.

S'appuyant sur des années d'expérience pratique, Gujing Electronics a résumé quatre précautions fondamentales pour les manchons d'inductance en forme de I, chacune intégrant ses propres avantages et solutions de processus, aidant efficacement les clients à éviter les risques de production et d'application :

1. Contrôlez strictement la longueur du manchon (le plus crucial) : Si le manchon est trop long, il appuiera contre la carte PCB, provoquant l'inclinaison et l'inclinaison de l'inducteur ; S'il est trop court, l'isolation sera insuffisante, ce qui peut facilement entraîner des risques d'inflammation, ce qui constitue un problème courant pour de nombreux fabricants. Grâce à de fortes capacités de personnalisation flexibles, Gujing Electronics abandonne le mode de production général et peut personnaliser avec précision la longueur du manchon en fonction de l'épaisseur de la carte du client et de l'espacement des plages de soudure. S'appuyant sur 36 contrôles de processus de précision, la tolérance de longueur est strictement contrôlée à ± 0,5 mm, garantissant que l'extrémité inférieure du manchon est juste attachée ou légèrement détachée de la carte, résolvant complètement les problèmes de plaque supérieure d'inductance et de plaque basculante. Comparés à la production étendue des fabricants ordinaires du secteur, les services personnalisés de Gujing sont plus conformes aux scénarios d'application réels des clients, réduisant ainsi les coûts de reprise à la source.

2. Le diamètre intérieur du manchon et le diamètre extérieur du noyau magnétique doivent correspondre avec précision : si le diamètre intérieur est trop lâche, l'inductance tremblera à gauche et à droite ou s'inclinera lors de l'insertion de la carte ; S'il est trop serré, il est difficile d'enfiler manuellement le manchon, ce qui peut facilement rayer la peinture et affecter les performances électriques de l'inducteur. Gujing Electronics est profondément engagé dans la recherche sur les matériaux de noyau magnétique et la correspondance de taille, et a établi une coopération approfondie avec 11 fabricants nationaux bien connus de noyau magnétique pour former des normes de production standardisées - le diamètre intérieur est de 0,3 à 0,5 mm plus grand que le diamètre extérieur du noyau magnétique. Ce nombre d'or a été vérifié par des milliers d'opérations pratiques, garantissant que le manchon est facile à installer et ne tremble pas et ne tourne pas après l'installation. Associé à un équipement de filetage entièrement automatisé, il améliore considérablement l'efficacité de la production tout en évitant les erreurs causées par une opération manuelle.

3. Le matériau préféré pour le manchon est le type « haute dureté », rejetant les risques liés aux matériaux mous : le PVC souple et les gaines thermorétractables de qualité inférieure sont sujets à la déformation sous contrainte, et l'inductance deviendra inévitablement molle et tordue après l'insertion de la carte, ce qui rend difficile l'obtention de la certification UL et incapable de répondre aux exigences ignifuges et de résistance aux températures élevées des équipements haut de gamme. Gujing Electronics adhère à l'objectif de qualité et donne la priorité à l'utilisation de manchons en PVC rigide résistant aux hautes températures certifiés UL. La dureté du matériau est conforme à la norme et peut non seulement supporter la position verticale naturelle du panneau de fiche d'inductance, mais possède également d'excellentes propriétés ignifuges et isolantes. Il peut s'adapter à des environnements extrêmes de -40 ℃~125 ℃, avec une dérive des paramètres < 0,5 %, répondant parfaitement aux exigences de sécurité de divers équipements haut de gamme. C'est également l'une des principales raisons pour lesquelles les produits Gujing peuvent être exportés vers l'Europe, l'Amérique, l'Asie du Sud-Est et reconnus par les clients internationaux.

4. L'angle de formation des broches est standardisé et symétrique, et une attention particulière aux détails doit être accordée pour éviter l'inclinaison : de nombreux clients croient à tort que l'inclinaison de l'inductance est un problème avec le manchon, mais en fait, elle est principalement causée par une formation de broches non standard - un pied est long et un pied est court, les deux pieds ont des angles d'ouverture incohérents et les broches ne sont pas parallèles, ce qui peut faire basculer le plug-in vers l'arrière. Gujing Electronics adopte des moules de moulage entièrement automatisés pour poinçonner uniformément les broches, en contrôlant strictement la longueur, l'espacement et l'angle des broches pour garantir que les deux broches sont parallèles, de longueur égale et ont un espacement standard, résolvant fondamentalement le problème du désalignement de l'inductance. Dans le même temps, grâce à la technologie d'inspection visuelle de l'IA, chaque lot de broches est inspecté avec précision pour empêcher les produits non qualifiés de passer au processus suivant.

En tant que partenaire fiable dans l'industrie des inducteurs, Gujing Electronics se concentre non seulement sur le contrôle des détails du boîtier, mais fournit également des solutions exclusives aux problèmes d'application des inducteurs en forme de I rencontrés par les clients. Qu'il s'agisse de tests de conduction CEM non conformes aux normes, d'une sélection et d'une adaptation difficiles des inducteurs ou d'une faible efficacité de production en série, l'équipe technique professionnelle de Gujing peut réagir rapidement. Avec 23 ans d'expérience dans l'industrie et de riches réserves techniques, Gujing peut localiser avec précision les problèmes et optimiser les solutions, tout comme résoudre les problèmes de conduction de puissance DC-DC pour les clients et personnaliser les solutions d'inductance en forme de I pour les collecteurs de signaux de câble, donnant ainsi de la force aux clients.

Se cachant comme une vallée, marchant dans un paysage de haute montagne. Gujing Electronics adhère toujours à la philosophie d'entreprise de « gestion de l'intégrité, qualité professionnelle et service de première classe », basée sur 23 années d'accumulation industrielle, soutenue par un savoir-faire rigoureux et centrée sur des services personnalisés. Chaque détail est poussé à l'extrême, faisant des inducteurs en forme de I apparemment simples une garantie solide pour le fonctionnement stable des produits finis. À l'avenir, Gujing continuera à cultiver en profondeur le domaine des inductances, à approfondir le développement coordonné des ventes internes et externes, à utiliser des produits de meilleure qualité et des solutions plus professionnelles pour aider davantage de clients à réaliser des mises à niveau de produits et à construire conjointement un nouveau modèle de développement de haute qualité dans l'industrie des composants électroniques.
