Guide pratique pour l'intégration d'inducteurs en forme de I dans un assemblage traversant

Les ingénieurs intègrent un inducteur en forme de i dans des cartes de circuits imprimés traversantes pour effectuer le stockage d'énergie et la régulation de tension. Ce composant supprime le bruit lors des tâches de filtrage. Contrairement aux inductances axiales, les inductances radiales compactes permettent d'économiser de la surface sur la carte tout en gérant un flux de courant élevé. La géométrie du noyau concentre les lignes de flux magnétique, maintenant une inductance stable dans toutes les conditions de fonctionnement.

Un assemblage correct nécessite un contrôle physique strict des inducteurs radiaux en production. Les circuits électriques dépendent d’une conception précise de l’empreinte et d’une isolation précise du champ magnétique pour protéger les traces à proximité. Les directives de fabrication imposent des règles de formation de conducteurs radiaux pour éviter toute contrainte sur chaque bobine d'inductance. Les profils de chauffage contrôlés éliminent les contraintes thermiques lors du soudage, garantissant ainsi des joints fiables pour chaque application d'alimentation électrique et chaque chemin de courant.

Spécifications clés pour la sélection d'inducteurs en forme de I

La sélection de l'inductance en forme de i appropriée garantit un fonctionnement fiable dans les circuits de puissance. Les ingénieurs évaluent les spécifications électriques pour faire correspondre les composants aux exigences du circuit. Les bobines de ferrite non blindées offrent des options de seuil de saturation élevé pour les cartes compactes. Ces pièces radiales permettent d'économiser de la surface horizontale par rapport aux inducteurs axiaux traditionnels.

Courant de saturation et impact sur les matériaux de base

Les matériaux de base contrôlent directement les paramètres de performance de l'inducteur lors d'une demande de puissance élevée. Le courant de saturation spécifie le point où la valeur initiale de l'inductance chute de 20 à 30 pour cent. Le dépassement de cette limite entraîne une saturation du cœur. La saturation augmente l'ondulation du courant et dégrade l'efficacité du circuit. Par conséquent, les concepteurs choisissent une pièce avec une limite de saturation supérieure au courant de crête du circuit.

La fréquence de fonctionnement limite également les paramètres efficaces de l'inducteur. Chaque noyau ouvert a une fréquence auto-résonante où la capacité parasite modifie le comportement. Les ingénieurs font fonctionner le composant en dessous de ce seuil pour préserver une inductance appropriée. Les inducteurs axiaux offrent des propriétés inductives similaires, mais les géométries de bobines verticales gèrent mieux la densité de flux magnétique dans les espaces restreints.

Limites de résistance CC et de déclassement thermique

Les enroulements en cuivre créent une résistance au courant continu au sein du composant. Une résistance élevée convertit l'énergie en chaleur indésirable, produisant de graves pertes de puissance. La sélection de pièces à faible résistance minimise les pertes d'énergie dans les circuits à courant élevé. La gestion thermique repose fortement sur ces spécifications de base des inducteurs pendant un fonctionnement continu.

Le courant d'échauffement définit des limites de courant continu. Ce paramètre marque le point provoquant une élévation de température standard de 40°C. Des contraintes thermiques de fonctionnement excessives endommagent l’isolation des enroulements sur des périodes prolongées. Une sélection appropriée d'inducteurs équilibre les dimensions physiques et les performances thermiques globales. Les concepteurs évaluent ces caractéristiques d'inducteur pour éviter la surchauffe du noyau. Par rapport aux inducteurs axiaux, les bobines radiales dissipent efficacement l'excès de chaleur dans l'air ambiant. Une évaluation appropriée de tous les paramètres de performance de l'inducteur garantit un fonctionnement stable du circuit.

Disposition des PCB et règles de blindage magnétique

Les concepteurs de cartes régulent les chemins d'énergie des circuits en plaçant les composants d'inductance de puissance le long des canaux de routage direct. Un inducteur en forme de i effectue le stockage d'énergie de base tout en stabilisant les fluctuations rapides de courant dans les alimentations. Les inducteurs radiaux occupent de petites surfaces, mais leurs structures magnétiques ouvertes rayonnent des champs de flux non protégés dans les couches de cartes voisines. Les ingénieurs acheminent les traces de courant élevé directement sous le centre de la bobine pour maintenir des boucles de puissance stables. Un routage approprié minimise la zone de boucle, réduisant ainsi le bruit de rayonnement et évitant les pertes de puissance inutiles dans les circuits de commutation haute fréquence.

Couplage magnétique et placement des composants

Les noyaux de ferrite ouverts libèrent un flux magnétique directement dans l'espace environnant du circuit imprimé. Ce flux parasite se couple en traces à haute impédance, introduisant une force électromotrice indésirable dans les signaux sensibles. Les concepteurs placent chaque inductance de puissance loin des chemins de retour analogiques et des lignes de communication numériques. Par rapport aux inducteurs axiaux horizontaux, les bobines verticales projettent un flux vertical qui concentre l'intensité du champ au-dessus de la surface de la carte. Placer les traces sensibles en dehors de ce champ magnétique préserve l’intégrité du signal dans chaque application opérationnelle. Les concepteurs de cartes isolent les étages de puissance pour maintenir des chemins de signaux impeccables à travers des assemblages de circuits imprimés complexes.

Les chemins de commutation à courant élevé exigent une isolation spatiale stricte des lignes de signaux haute fréquence pour supprimer les interférences électromagnétiques sur les cartes de circuits imprimés multicouches.

Le maintien d'un espace libre empêche le chevauchement de champ et l'inductance mutuelle indésirable entre les composants adjacents. Les règles de conception standard imposent un espacement physique spécifique autour des noyaux de canette ouverts :

· Gardez les traces de signaux haute fréquence à une distance minimale égale à deux fois le diamètre du noyau de l'inducteur.

· Orientez les inducteurs radiaux voisins à angle droit pour minimiser le couplage magnétique mutuel.

· Évitez d'acheminer les traces de feedback sensibles directement sous l'enroulement de la bobine active.

Conception de l'empreinte et dégagement des trous

Les dimensions précises de l'empreinte garantissent la stabilité mécanique et des connexions électriques fiables lors de l'assemblage automatisé. Les trous de perçage doivent fournir un dégagement approprié pour les câbles des composants afin de permettre une insertion en douceur sur le sol de l'usine. Un jeu de câbles serré empêche l'inclinaison des composants, maintenant ainsi un axe magnétique vertical cohérent. Une tension de plomb excessive provoque des contraintes mécaniques qui modifient les propriétés du noyau, modifiant ainsi la valeur d'inductance cible en cas de fonctionnement prolongé. Les fabricants vérifient les diamètres des trous traversants plaqués pour garantir un flux de soudure adéquat pendant le traitement par vagues.

Un dimensionnement approprié des tampons prend en charge un courant d'ondulation important sans provoquer de points chauds thermiques sur les couches de cuivre. Les coussinets en cuivre plus grands dissipent la chaleur et sécurisent l'emballage physique contre les vibrations. Contrairement aux inducteurs axiaux, les boîtiers verticaux concentrent le poids structurel sur deux bornes traversantes. Les contraintes mécaniques dues à la dilatation thermique peuvent fissurer le matériau fragile du noyau si les plots ne disposent pas d'un relief de soudure adéquat. Les ingénieurs calculent la largeur des traces à l'aide de formules standard de poids du cuivre :

largeur de trace minimale = courant continu maximum / (épaisseur du cuivre x facteur d'augmentation de température admissible)

Les concepteurs maintiennent les plans de masse à l'écart de la région située directement sous l'espace ouvert central. Le cuivre continu sous les bobines non blindées crée des courants de Foucault, réduisant ainsi l'inductance globale du circuit. Le retrait du cuivre mis à la terre dans cette zone localisée stabilise la valeur d'inductance attendue et préserve l'inductance nominale sous charge. De plus, le fait de maintenir larges les traces de puissance de courant élevé réduit la résistance électrique, permettant à l'inducteur passif de maintenir une inductance stable sans générer de chaleur excessive. L'inspection mécanique finale confirme que les inducteurs radiaux verticaux affleurent la surface de la carte sans appliquer de couple aux fils conducteurs. L'exécution soignée de l'empreinte protège les bobines de ferrite fragiles des contraintes mécaniques tout en maintenant des performances de courant maximales.

Pratiques de formage et de montage des fils radiaux

Techniques de pliage du plomb et soulagement du stress

Les chaînes d'assemblage préparent les fils conducteurs avant de placer un inducteur ouvert sur des cartes de circuits imprimés. Un cintrage correct du plomb évite les fractures physiques sur les noyaux magnétiques délicats. Les techniciens préforment les bornes de fil pour aligner les fils des composants avec les trous d'insertion des cartes de circuits imprimés. Le pliage direct à proximité de la base de la bobine crée des contraintes mécaniques sévères, fissurant instantanément les matériaux fragiles de l'inducteur en céramique. Par conséquent, les opérateurs serrent fermement le fil conducteur près du corps du composant pendant les opérations de pliage. Les outils de serrage absorbent la force mécanique et isolent le corps en céramique des tensions de flexion dangereuses.

Les mâchoires de l'outil de formage manuel soutiennent solidement les bases des fils conducteurs pendant la préparation des fils conducteurs. Les machines automatisées utilisent des jeux de matrices personnalisés pour façonner les deux terminaux simultanément. Contrairement aux inducteurs axiaux, les pièces verticales nécessitent des courbures symétriques précises pour maintenir l'alignement vertical. Les outils de formage maintiennent un rayon de courbure minimum égal à deux fois le diamètre du fil. Ce rayon spécifique empêche la striction du fil de cuivre et protège l'intégrité du placage des bornes. De plus, les techniciens créent une petite boucle de soulagement du stress dans chaque fil conducteur. Cette boucle absorbe la dilatation physique pendant le cycle thermique, préservant ainsi une inductance nominale stable dans le temps. Les forces de flexion contrôlées réduisent également la fatigue interne du fil de cuivre lors de l'assemblage de fabrication en grand volume.

Hauteurs de montage et protection contre les vibrations

La stabilité mécanique dicte les performances électriques à long terme dans des environnements d’exploitation difficiles. Les composants verticaux non sécurisés subissent un élan physique élevé sous un choc mécanique. Un mouvement excessif des composants provoque une fatigue et une fracture du plomb sur des périodes de fonctionnement prolongées. Contrairement aux inducteurs axiaux horizontaux, les composants des inducteurs de puissance verticaux nécessitent des structures de support physique dédiées. Les techniciens installent des entretoises mécaniques sous les bases des canettes pour maintenir une élévation appropriée au-dessus des surfaces des circuits imprimés.

Les normes IPC-A-610 exigent des espaces d'espacement spécifiques pour permettre la formation complète d'un filet de soudure et un écoulement complet du solvant de nettoyage sous les composants surélevés.

Les processus d'assemblage définissent des règles précises de positionnement mécanique et de collage des pièces traversantes :

1. Réglez la hauteur d'écartement des composants entre 0,5 millimètres et 1,5 millimètres au-dessus de la surface du circuit imprimé.

2. Appliquez un point adhésif en silicone non conducteur pour sécuriser le corps du composant contre les fortes vibrations mécaniques.

3. Laissez les adhésifs structurels durcir complètement avant de faire passer les circuits imprimés dans des machines à souder à la vague à haute température.

Des techniques de montage appropriées protègent les circuits d’alimentation délicats dans les environnements d’application d’alimentation à hautes vibrations. Les inducteurs radiaux restent droits et stables lors de tests de chocs sévères lorsque des adhésifs fixent les bases des composants. En revanche, les inducteurs axiaux lourds peuvent se détacher des plots de soudure sous l'effet d'une accélération latérale. Les supports mécaniques rigides éliminent les traces de cuivre dans des conditions de courant ondulatoire important. Une hauteur de montage correcte empêche le contact thermique direct entre les noyaux de canette et les chemins de courant chaud. Ces étapes de protection maintiennent les valeurs d'inductance de conception tout au long des cycles de fonctionnement à haute température. Les chevilles adhésives solides réduisent également le bruit acoustique provoqué par le mouvement magnétostrictif du noyau sous courant pulsé.

Les inducteurs radiaux offrent une densité de conditionnement supérieure sur les circuits imprimés encombrés. Les ingénieurs spécifient des inducteurs radiaux lorsque les cartes manquent d'espace horizontal pour les composants longs. De plus, les inducteurs radiaux dissipent efficacement la chaleur via des canaux d’air ouverts. Une formation appropriée des fils garantit que les inducteurs radiaux s'intègrent facilement dans les modèles de trous traversants sans liaison mécanique. Contrairement aux inducteurs axiaux allongés, les unités verticales compactes gèrent efficacement le courant de pointe dans chaque application industrielle. Un montage mécanique fiable permet à un inducteur en forme de i de résister à des conditions industrielles sévères. Une inductance de puissance bien montée fonctionne de manière fiable sans dégradation des joints de soudure. Des normes d'assemblage strictes évitent les défauts de production.

Protocoles de soudage à la vague pour l'assemblage d'inducteurs

Évitement des chocs thermiques lors du préchauffage

Les machines à souder à la vague font passer des assemblages de circuits traversants sur des vagues de soudure fondue pour créer des joints physiques permanents. Des changements thermiques élevés créent des contraintes sévères à l’intérieur des noyaux de ferrite au cours de ce processus automatisé. Les techniciens appliquent une étape de préchauffage progressive pour élever régulièrement la température des cartes. Des taux de rampe appropriés empêchent la fissuration physique dans les structures fragiles à noyau en céramique. Le préchauffage progressif élimine également les solvants volatils de la chimie du flux avant le contact direct avec la soudure fondue. Un inducteur traversant nécessite une gestion thermique précise pour survivre à une immersion rapide dans les ondes.

Les ingénieurs maintiennent des profils de température de préchauffage spécifiques pour protéger les inducteurs radiaux sur la ligne de production. Une rampe de préchauffage comprise entre 2°C et 4°C par seconde évite les fractures du cœur. Les corps de composants non protégés se dilatent uniformément lorsque la chaleur augmente progressivement le long du trajet du convoyeur. Une dilatation thermique inégale génère des contraintes internes, provoquant une perte magnétique soudaine dans les structures centrales. Le préchauffage contrôlé maintient les performances du cœur stables lors d'une forte exposition à un courant de pointe dans chaque application d'alimentation à haute densité.

Soudure manuelle et inspection de la qualité

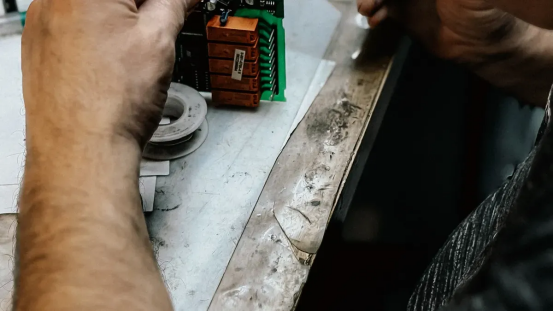

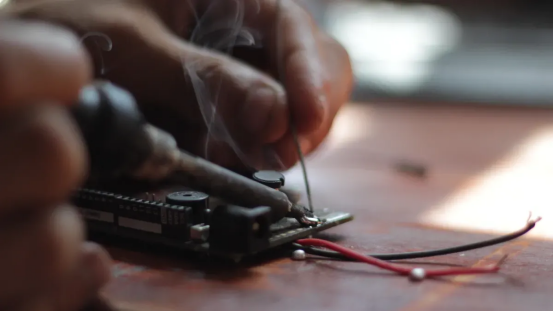

Les techniciens effectuent des opérations de soudure manuelles pour des cartes spécialisées à faible volume ou des tâches de reprise. Les opérateurs ajustent la température des pointes de fer en fonction de l'épaisseur de la planche et de la masse du fil terminal. Les températures excessives des pointes transfèrent rapidement l’excès d’énergie thermique dans de fines bobines de cuivre. Un chauffage rapide endommage l'isolation des fils, créant des courts-circuits dans les spires internes. Cette rupture d'isolation modifie l'inductance totale de manière inattendue dans des conditions de courant de fonctionnement élevé. Un inducteur endommagé dégrade l’efficacité sur tout l’étage de puissance.

Les inspecteurs de qualité vérifient les filets de soudure conformément aux normes IPC-A-610 pour garantir l'intégrité des joints. Un flux de soudure complet doit remplir complètement chaque trou traversant plaqué pour gérer un courant continu important. Un joint de soudure défectueux augmente la résistance électrique sur les chemins de courant élevé. Les inspecteurs vérifient qu'une inductance de puissance à noyau ouvert tient debout sans appliquer de couple aux bornes de connexion délicates. Les opérateurs prennent un soin particulier lors de la manipulation d'inducteurs radiaux dans des conceptions de puissance exigeantes afin de conserver la bobine intacte.

Les équipes de contrôle qualité suivent un processus d’évaluation strict lors des tests finaux :

1. Inspectez les filets de soudure sous un grossissement pour confirmer un mouillage complet à 360 degrés autour des fils conducteurs.

2. Mesurez l'inductance nominale à l'aide d'un compteur LCR pour détecter les fractures cachées du noyau ou les enroulements en court-circuit.

3. Vérifiez l'espacement des composants pour garantir un flux de courant d'ondulation stable sans court-circuiter les traces voisines.

4. Vérifiez l'inductance cible et les limites du courant de saturation nominal pour garantir des performances fonctionnelles complètes.

Dépannage des défaillances du noyau et des articulations

Fissuration des ferrites et fractures des articulations

Les chocs mécaniques et la chaleur excessive de soudure fissurent les corps du noyau de ferrite cassants pendant la fabrication. L'impact physique brise la structure rigide en céramique. Les fissures créent des entrefers artificiels à l’intérieur du trajet du flux magnétique. Ces micro-espaces internes réduisent considérablement la valeur d'inductance de base lors des tests préliminaires du circuit. Les bases de canette fissurées concentrent également la contrainte physique sur les fils conducteurs des composants lors de vibrations mécaniques continues. Les composants non sécurisés vacillent, élargissant les fractures du noyau et dégradant les performances magnétiques lors d'un fonctionnement prolongé.

Les variations rapides de température déclenchent des fractures des joints de soudure autour des broches de terminaison traversantes. Le choc thermique lors du traitement par vagues met à rude épreuve les filets de soudure. Un courant continu élevé crée une dilatation thermique localisée sur de fines plages de cuivre. Les fissures microscopiques de soudure augmentent la résistance de contact électrique, provoquant une perte de chaleur localisée à travers la carte de circuit imprimé. Les techniciens inspectent les joints fracturés à l’aide d’outils de grossissement optique conformément aux normes d’inspection IPC-A-610. La ressoudage des broches endommagées stabilise les connexions électriques sans surchauffer les structures des composants à proximité.

Détection de décalage d'inductance et d'enroulement en court-circuit

Les bobines de cuivre surchauffées décomposent les fines couches d’isolation en émail au fil du temps. La surcharge thermique fait fondre le revêtement protecteur, créant des contacts électriques directs entre les boucles de fils adjacentes. Les tours court-circuités éliminent les boucles de bobine actives et modifient rapidement la valeur d'inductance attendue. Un compteur LCR mesure l'inductance totale sur les fréquences de test opérationnelles pour identifier les courts-circuits internes. Les opérateurs de test comparent chaque lecture mesurée à la valeur d'inductance spécifiée pour signaler immédiatement les pièces endommagées.

Les contraintes de courant de pointe élevées modifient les propriétés magnétiques du noyau au cours de durées de vie opérationnelles prolongées. De lourdes charges électriques saturent les structures ouvertes de ferrite, modifiant la perméabilité de base du noyau. Un déplacement important du noyau réduit l'inductance totale et diminue la capacité de gestion du courant continu des étages de puissance. Un courant d'ondulation excessif provoque une saturation inattendue du noyau, entraînant d'autres pics de courant à travers les chemins de circuits sensibles. Le test d'une inductance de puissance suspecte sous des charges opérationnelles réelles vérifie les véritables performances magnétiques.

Cette évaluation complète confirme la valeur réelle de l'inductance avant la livraison finale du circuit imprimé. Un inducteur radial sain maintient une inductance stable pendant une fourniture de puissance continue. Le remplacement d'un inducteur dégradé restaure la valeur d'inductance cible dans toutes les conditions de fonctionnement. Des tests de diagnostic appropriés maintiennent chaque inductance de puissance au frais en cas de forte demande de courant.

L'intégration réussie d'un inducteur en forme de i nécessite le strict respect des règles physiques. Les ingénieurs adaptent les spécifications des composants aux besoins du circuit. Les inducteurs radiaux exigent une formation contrôlée des fils, un espace de placement sûr et un préchauffage doux pour gérer le courant continu. La vérification des paramètres critiques de l'inducteur évite les chocs thermiques lors du brasage à la vague, garantissant ainsi un fonctionnement fiable de chaque inducteur traversant.

Les ingénieurs valident les prototypes de pré-production à l'aide d'un processus de vérification étape par étape avant de lancer des séries d'assemblages par brasage à la vague à grand volume :

1. Inspectez les courbures des câbles pour confirmer le soulagement des contraintes mécaniques sur les inducteurs radiaux.

2. Vérifiez l'intégrité du filet de soudure pour prendre en charge le flux de courant de pointe.

3. Mesurez l'inductance après assemblage à l'aide d'un compteur LCR, en comparant la valeur d'inductance mesurée à l'inductance de base pour confirmer l'inductance cible.

FAQ

Comment les inducteurs radiaux se comparent-ils aux inducteurs axiaux sur des cartes encombrées ?

Les inducteurs radiaux permettent d'économiser de la surface horizontale sur les assemblages de circuits compacts. Les bobines verticales dissipent efficacement la chaleur dans l'air ambiant. En revanche, les inducteurs axiaux nécessitent des empreintes horizontales plus grandes. Les ingénieurs choisissent les inductances radiales plutôt que les inductances axiales pour gérer le courant continu dans des espaces d'alimentation électriques restreints.

Pourquoi les techniciens préchauffent-ils un inducteur de puissance avant de le souder à la vague ?

Le préchauffage progressif évite les chocs thermiques à l’intérieur des structures fragiles en ferrite. Les variations rapides de température créent des contraintes mécaniques internes, fissurant les corps de noyau en céramique. Le maintien d'un taux de rampe de préchauffage compris entre 2°C et 4°C par seconde protège les composants pendant le soudage automatisé.

Comment les opérateurs détectent-ils une bobine endommagée ou une valeur d'inductance incorrecte ?

Les opérateurs mesurent les propriétés électriques avec un compteur LCR. Les tours de fil surchauffés brisent l'isolation protectrice, créant des courts-circuits internes. Les boucles en court-circuit réduisent l'inductance globale du circuit. Les tests de diagnostic confirment si la bobine physique conserve sa valeur d'inductance cible dans des conditions de test réelles.

Quels facteurs physiques provoquent un changement permanent de l’inductance de base ?

Les chocs mécaniques fissurent les corps fragiles des noyaux de ferrite, introduisant des entrefers artificiels. Ces micro-espaces réduisent considérablement l’inductance de base. Une saturation de courant continu élevée ou un choc thermique excessif altèrent également la perméabilité du noyau, dégradant l'inductance globale lors de cycles de fourniture d'énergie prolongés.
