L'application des inducteurs en forme de I dans les circuits d'entraînement de moteur de maison intelligente

Les inducteurs en forme de I jouent un rôle essentiel dans les circuits de commande de moteurs de maisons intelligentes. Ils filtrent le bruit, stabilisent le courant et améliorent l’efficacité globale. Ces petits composants aident les concepteurs à répondre aux exigences de compacité, de silence et d’économie d’énergie des appareils domestiques intelligents modernes.

Les ingénieurs apprécient ces inducteurs pour leur capacité à lisser les fluctuations de tension et à supprimer les interférences électriques. Un inducteur bien choisi prolonge également la durée de vie des circuits d'entraînement du moteur et maintient des performances constantes dans différentes conditions de fonctionnement.

Cet article explique ce qu'est un inducteur en forme de I, pourquoi il est important dans les entraînements de moteur et quels avantages il apporte aux applications de maison intelligente. Les lecteurs trouveront également des conseils pratiques sur la sélection et l’intégration des inducteurs dans leurs propres conceptions.

Points clés à retenir

· Les inducteurs en forme de I filtrent le bruit et stabilisent le courant dans les entraînements moteurs. Ces actions améliorent l’efficacité et prolongent la durée de vie du circuit.

· La conception compacte et le courant de saturation élevé rendent ces inductances parfaites pour les petits appareils puissants pour la maison intelligente.

· Choisissez la bonne inductance en faisant correspondre l'inductance, le courant nominal et la fréquence à votre pilote. Cette sélection garantit des performances fiables.

· Placez l'inducteur à proximité du driver et évitez les capteurs sensibles. Un bon placement réduit les interférences et maintient le système propre.

Qu'est-ce qu'un inducteur en forme de I ?

Structure et principes fondamentaux

Un inducteur en forme de I utilise un noyau magnétique en forme de tige ou de barre entouré d'enroulements de fil. Cette conception diffère des types toroïdaux ou en boucle fermée. La structure ouverte offre aux ingénieurs un accès facile pour le bobinage et l'assemblage.

Un inducteur stocke de l'énergie dans un champ magnétique lorsque le courant circule dans ses bobines. Cette propriété rend le composant utile pour lisser les fluctuations de tension et filtrer le bruit haute fréquence. Le noyau magnétique concentre les lignes de champ et augmente l'inductance.

Les noyaux de ferrite prennent en charge un fonctionnement à haute fréquence avec une faible perte d'énergie. Les concepteurs utilisent largement ces noyaux dans les alimentations à découpage et les filtres. Le matériau permet une commutation rapide sans chauffage excessif.

Propriétés électriques clés

L'inductance d'un inducteur dépend du matériau du noyau, des tours d'enroulement et des dimensions physiques. Un nombre de tours plus élevé augmente l'inductance mais augmente également la résistance CC. Les ingénieurs équilibrent ces compromis pour chaque application.

La tension et le courant des inducteurs suivent une relation définie. La tension aux bornes du composant dépend de la rapidité avec laquelle le courant évolue dans le temps. Ce comportement permet à un inducteur de s'opposer aux changements brusques du flux de courant.

Les matériaux ferrite fonctionnent bien sur une large gamme de fréquences. Ils maintiennent les pertes dans le noyau à un faible niveau pendant le fonctionnement en courant alternatif. Cette caractéristique convient aux circuits de conversion de puissance qui commutent à des vitesses élevées.

Un inducteur en forme de I gère également un courant important avant saturation. La conception du noyau de tige offre des performances stables dans des espaces compacts. Ces pièces s'intègrent bien dans les entraînements de moteur des maisons intelligentes et les circuits similaires.

Pourquoi les inducteurs sont importants dans les entraînements moteurs

Les circuits de commande dépendent d'inductances pour le filtrage, l'oscillation, le retard et l'encoche. Un inducteur décale la phase du courant par rapport à la tension. Cette relation de phase aide le variateur à démarrer correctement et à développer un sens de rotation et un couple définis. Sans ce déphasage, le variateur produirait un mouvement incohérent. La commutation des FET et des inductances détermine ensemble la taille et les performances de tout convertisseur de puissance. Les concepteurs considèrent ces composants comme les éléments les plus influents dans la configuration du convertisseur. Les circuits de commutation modernes atteignent régulièrement une efficacité énergétique supérieure à 95 % grâce à des inductances soigneusement sélectionnées.

Suppression du bruit et des EMI

Le bruit de commutation menace le fonctionnement fiable des appareils domestiques intelligents. Les inducteurs servent de filtres de commande de moteur qui empêchent le bruit haute fréquence de se propager à travers l'alimentation. Un inducteur présente une haute impédance aux signaux haute fréquence. Cette impédance augmente à mesure que la fréquence augmente. L’inducteur réfléchit le bruit vers sa source au lieu de le laisser passer. Ces pièces constituent de précieux filtres contre les interférences indésirables. L'inducteur atténue les fronts de commutation brusques et réduit le rayonnement électromagnétique du système. Cette action d'étouffement et de filtrage maintient la ligne électrique propre pour les autres composants sensibles.

Une réduction efficace des EMI nécessite d'adapter le composant à la fréquence de commutation du pilote. Une discordance réduit l’efficacité du filtrage et permet au bruit de s’échapper. Les concepteurs combinent des inductances avec des condensateurs pour créer des filtres de ligne qui suppriment à la fois le bruit différentiel et le bruit de mode commun. L'inductance gère l'impédance série tandis que les condensateurs fournissent un chemin de dérivation vers la terre. Ces réseaux de filtres aident le produit à atteindre la conformité EMC/EMI avec les normes réglementaires. La réussite de ces tests est essentielle pour vendre des produits pour la maison intelligente sur les marchés mondiaux.

Lissage du courant et contrôle thermique

Un inducteur résiste aux changements brusques de courant. Cette propriété le rend idéal pour lisser le courant pulsé provenant d'un convertisseur à découpage. L'inducteur stocke de l'énergie dans son champ magnétique lorsque l'interrupteur est allumé. Il libère cette énergie lorsque l’interrupteur s’éteint. Cette action comble les espaces entre les impulsions et crée un flux de courant constant à travers les enroulements. Un courant plus doux réduit l’ondulation du couple et améliore la qualité du mouvement.

Un courant régulier réduit également l’ondulation et empêche un échauffement excessif dans le système. Les transitoires de courant importants génèrent de la chaleur dans les enroulements et dans l'électronique du variateur. L'inducteur limite le taux de variation du débit. Cette limitation réduit les valeurs de crête et répartit la charge thermique sur tout le cycle de commutation. Des températures de fonctionnement plus basses prolongent la durée de vie des condensateurs, des FET et du variateur lui-même. La gestion thermique devient plus simple lorsque l'inducteur gère l'énergie transitoire.

Un inducteur façonne les formes d'onde de courant et de tension à l'intérieur du circuit. Une mise en forme appropriée de la forme d'onde réduit la contrainte sur les FET de commutation et améliore l'efficacité globale. Une forme d'onde propre contient moins d'harmoniques qui autrement gaspilleraient de l'énergie sous forme de chaleur. L'inducteur aide également à maintenir un flux de courant continu dans des conditions de charge légère.

La fréquence joue un rôle direct dans le comportement et la sélection des composants. Des fréquences de commutation plus élevées permettent d'utiliser des valeurs d'inductance plus petites. Les inductances plus petites permettent d'économiser de l'espace sur la carte et de réduire le coût des composants. Le matériau du noyau doit supporter la fréquence de fonctionnement sans pertes excessives. Les matériaux ferrite excellent aux hautes fréquences et maintiennent les pertes dans le noyau à de faibles niveaux. Les concepteurs doivent vérifier que le noyau ne sature pas au courant de pointe.

Le courant alternatif dans le lecteur affecte également les performances. Le signal alternatif crée un champ magnétique changeant dans le noyau. Les pertes dans le noyau augmentent avec la fréquence et avec l'amplitude du courant alternatif. Ces pertes se traduisent par de la chaleur qui doit être gérée grâce à une conception appropriée. Les concepteurs choisissent des matériaux qui équilibrent les pertes du noyau par rapport à la valeur d'inductance requise pour l'application.

L' inducteur en forme de I est un choix courant pour ces conceptions de variateur. Sa structure à tige ouverte offre une inductance stable dans un encombrement compact. Le composant gère des niveaux de saturation élevés avant que le cœur ne sature. Cette marge garantit un fonctionnement fiable lors du démarrage et des conditions de panne. La construction simple permet également de réduire les coûts pour une production en grand volume.

Avantages pour les applications de maison intelligente

Taille compacte et saturation élevée

Les appareils domestiques intelligents nécessitent de petits composants capables de supporter de lourdes charges. Un inducteur en forme de I offre les deux qualités. Sa conception à noyau de tige intègre une inductance élevée dans un encombrement réduit. Cette taille compacte permet d'économiser un espace précieux sur la carte dans les circuits de commande de moteur.

Un courant de saturation élevé constitue un autre avantage essentiel. L'inducteur maintient des performances stables lorsque le courant augmente lors du démarrage du moteur. Il ne perd pas d'inductance dans des conditions de charge de pointe. Cette fiabilité permet au variateur de fonctionner pendant des cycles de fonctionnement exigeants.

Gujing apporte plus de 23 ans d'expertise en fabrication dans ce domaine. La société développe plus de 20 000 formulations de matériaux pour noyaux magnétiques. Ses lignes de production dépassent 90 pour cent d’automatisation. Ces capacités garantissent une qualité constante sur chaque lot. Gujing est titulaire des certifications IATF 16949 et ISO 9001.

Faible perte de base et rentabilité

Une faible perte dans le noyau se traduit directement par des économies d'énergie. L'inducteur gaspille moins d'énergie sous forme de chaleur lors des opérations de commutation. Cette efficacité prend en charge le fonctionnement silencieux et frais attendu par les utilisateurs de maison intelligente. Des pertes plus faibles réduisent également les contraintes sur les composants voisins.

La rentabilité est importante pour les produits de grande consommation. La construction simple d'un inducteur en forme de I maintient les dépenses de fabrication à un faible niveau. Gujing propose une vaste gamme de produits pour répondre à différents besoins de conception. La gamme comprend les séries DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608 et DLGB3X. Des options supplémentaires couvrent les séries DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406 et DLGBX .

Ces inductances servent aux alimentations à découpage, aux convertisseurs DC-DC, aux appareils domestiques intelligents, aux moteurs électriques, aux pilotes de LED et aux appareils électroménagers. La réponse en fréquence CA reste stable dans toutes les conditions de fonctionnement. Les concepteurs bénéficient d’une solution flexible et abordable pour la régulation de tension et le filtrage du bruit.

Choisir le bon inducteur

Inductance et valeurs nominales de courant

La valeur de l'inductance est la première spécification qu'un concepteur doit déterminer. Cette valeur définit la quantité d'énergie stockée par le composant et la manière dont il lisse l'ondulation du courant. Une inductance plus élevée offre un meilleur filtrage mais réagit plus lentement aux changements de charge. Une inductance plus faible réagit plus rapidement mais laisse passer plus d’ondulations. Les ingénieurs calculent la valeur cible à partir de la fréquence de commutation, du niveau d'ondulation acceptable et des exigences de charge du moteur d'entraînement.

Le courant nominal définit la charge maximale que la pièce peut supporter en continu. Les concepteurs doivent également vérifier le courant de saturation, qui est le point où le noyau perd ses propriétés magnétiques. Le dépassement de cette limite provoque une chute brutale de l'inductance et peut endommager le variateur. Une conception sûre maintient le courant de fonctionnement de pointe bien en dessous du seuil de saturation. Le déclassement thermique est également important, car la résistance augmente avec la température et réduit la capacité de courant effective.

La tension et le courant des inductances suivent une relation définie à chaque cycle de commutation. La tension aux bornes de l’enroulement dépend de la rapidité avec laquelle le courant change au fil du temps. Ce comportement permet au composant de s'opposer aux changements brusques de flux. Les concepteurs utilisent ce principe pour prédire l'ondulation et vérifier que la pièce répond aux besoins du circuit.

Gujing propose des services de personnalisation pour des valeurs d'inductance uniques, des dimensions de boîtier, des valeurs de courant ou des conceptions spécifiques à une application. Des ingénieurs expérimentés soutiennent chaque projet, depuis l'évaluation des applications et la sélection des matériaux magnétiques jusqu'à l'optimisation structurelle, la production de prototypes, la vérification des performances et la fabrication de masse. Ce support aide les concepteurs à passer sans délai du concept à la production.

Contraintes de fréquence et de taille

La fréquence de fonctionnement du variateur détermine le processus de sélection. Des vitesses de commutation plus élevées permettent des valeurs d'inductance plus petites, ce qui permet d'économiser de l'espace sur la carte et de réduire les coûts. Le matériau du noyau doit supporter la fréquence choisie sans perte excessive. Les noyaux de ferrite fonctionnent bien sur une large plage de fréquences et maintiennent de faibles pertes dans le noyau pendant le fonctionnement en courant alternatif. Les concepteurs vérifient que le noyau ne sature pas au courant de pointe dans le pire des cas.

Les contraintes de taille décident souvent du choix final. Les appareils domestiques intelligents regroupent de nombreux composants dans des espaces restreints, donc chaque millimètre compte. Un inducteur en forme de I avec un noyau de tige offre une inductance élevée dans un encombrement compact. Cette conception s'adapte bien aux circuits de commande de moteur où la surface de la carte est limitée. La structure ouverte simplifie également l'assemblage automatisé et maintient les coûts de production à un faible niveau.

Les concepteurs doivent également évaluer la résistance CC du bobinage. Une résistance plus faible signifie moins d’énergie gaspillée sous forme de chaleur et une meilleure efficacité globale. La capacité de traitement de puissance de l’inducteur doit correspondre aux exigences du variateur. Une pièce dont la capacité électrique est insuffisante surchauffera et tombera en panne prématurément.

Gujing fournit une assistance technique pour la sélection des composants, l'analyse des applications, le développement de prototypes et la production de masse. La gamme de produits de la société comprend les séries DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608 et DLGB3X, ainsi que les séries DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406 et DLGBX. Ces inductances offrent une inductance stable, une faible résistance CC et une gestion fiable du courant. Les concepteurs peuvent demander des échantillons et les tester dans des conditions de fonctionnement réelles avant de s'engager sur une spécification finale.

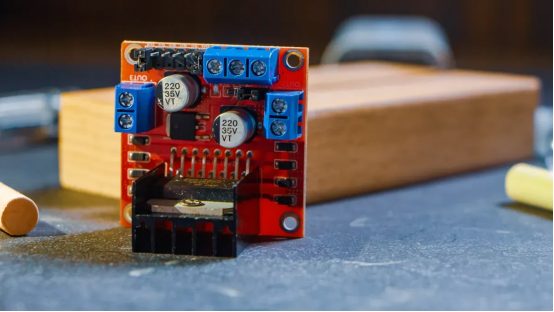

Conseils d'intégration pour les pilotes de moteur

Placement et blindage

Placez l' inducteur en forme de I à proximité de la sortie du pilote de moteur. De courtes traces entre l'inducteur et le pilote réduisent les interférences rayonnées. Un flux de courant approprié nécessite un routage minutieux des traces. La structure ouverte en tige crée un champ qui s’étend au-delà du corps. Orientez l’axe central loin des chemins de signaux sensibles. La disposition du circuit imprimé doit inclure un plan de masse sous l'inducteur. La technologie de bobinage de précision Gujing garantit des valeurs parasites cohérentes d’un lot à l’autre.

Le champ magnétique des inducteurs peut interférer avec les capteurs à proximité. Des inducteurs correctement placés réduisent le couplage du bruit dans les traces. Éloignez les composants des antennes et des capteurs à effet Hall. Une coulée de cuivre mise à la terre fournit un blindage supplémentaire. La résistance continue du bobinage affecte le placement. Une résistance plus faible génère moins de chaleur. Gujing utilise des matériaux de noyau magnétique optimisés qui maintiennent les pertes du noyau à de faibles niveaux. Cela réduit la chaleur rayonnée par l’inducteur. Un contrôle de qualité strict et une traçabilité complète garantissent que chaque pièce répond aux spécifications.

Compatibilité des pilotes

Faites correspondre l'inductance au circuit intégré du pilote de moteur. L'inductance nominale doit s'aligner sur la fréquence de commutation du pilote et les filtres de sortie. Une disparité produit une ondulation excessive. Le courant de saturation doit dépasser la sortie maximale du pilote. La cote actuelle du composant doit correspondre aux exigences du conducteur. La résistance de l'enroulement affecte la perte de puissance et l'efficacité énergétique globale. La fabrication automatisée de Gujing maintient des tolérances strictes sur les valeurs d'inductance. La traçabilité garantit que chaque lot correspond à la fiche technique.

La fréquence de fonctionnement du pilote contraint le matériau de base. Les noyaux de ferrite de Gujing prennent en charge la plage de fréquences dans les circuits d'entraînement de moteur. Le noyau ne doit pas saturer lors des transitoires de courant de pointe. La saturation fait chuter l'inductance et déclenche des conditions de défaut. L'inspection qualité de Gujing vérifie les performances du cœur dans des conditions extrêmes. La production automatisée réduit les variations. Les ingénieurs comptent sur un comportement cohérent entre les unités pour les inducteurs et autres composants. L'empreinte du composant doit correspondre à la disposition. Les inducteurs Gujing sont disponibles en plusieurs séries pour différentes exigences de montage. La sortie de tension stable dépend de la sélection appropriée de l'inducteur. Les applications à tension plus élevée nécessitent des noyaux avec des seuils de saturation plus élevés. La fourniture de puissance reste constante.
Les inductances en forme de I offrent des avantages évidents dans les circuits de commande de moteurs de maisons intelligentes. Ils suppriment le bruit, lissent le flux de courant et augmentent l’efficacité énergétique. Ces pièces aident les concepteurs à construire des appareils intelligents compacts, fiables et abordables. L'inductance stocke l'énergie et la libère pour stabiliser la tension lors de la commutation. Un inducteur bien choisi limite également la chaleur et prolonge la durée de vie du circuit. Les ingénieurs doivent appliquer les directives de sélection et d’intégration de cet article. L'adaptation de l'inductance, du courant nominal et de la fréquence au pilote garantit des performances stables. Un placement et un blindage appropriés réduisent les interférences. Ces étapes aident tout concepteur à optimiser les circuits de commande de moteur pour les produits de maison intelligente modernes.

FAQ

Que fait réellement un inducteur en forme de I dans un circuit de commande de moteur ?

Il stocke l’énergie dans un champ magnétique et la libère pour lisser le courant. La pièce empêche également le bruit haute fréquence d’atteindre d’autres composants. Cette action de filtrage maintient la ligne électrique propre. Le résultat est un mouvement du moteur plus régulier et moins d’interférences électriques.

Comment un concepteur choisit-il la bonne valeur d'inductance ?

La fréquence de commutation et le niveau d’ondulation acceptable définissent l’objectif. Une valeur plus élevée filtre mieux mais réagit plus lentement aux changements de charge. Une valeur inférieure répond plus rapidement et laisse passer plus d'ondulations. Les ingénieurs équilibrent ces compromis pour chaque conception de lecteur.

Gujing peut-il fournir des inducteurs personnalisés pour une conception spécifique ?

Oui. Gujing propose une personnalisation pour des valeurs d'inductance uniques, des dimensions de boîtier, des valeurs nominales de courant et des conceptions spécifiques à l'application. Les ingénieurs soutiennent les projets depuis la sélection des matériaux jusqu'à la production de prototypes et la fabrication de masse. L'entreprise est certifiée IATF 16949 et ISO 9001.

Quelle série de produits convient aux entraînements de moteur pour maison intelligente ?

Les séries DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608 et DLGB3X couvrent de nombreux besoins. Les séries DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406 et DLGBX répondent à d'autres exigences en matière de taille et de performances. Ces pièces servent aux alimentations à découpage, aux convertisseurs DC-DC, aux moteurs électriques et aux appareils électroménagers.

Pourquoi le courant de saturation est-il plus important que le courant nominal ?

Le courant nominal définit un fonctionnement continu. Le courant de saturation marque le point où le noyau perd son inductance. Le dépasser entraîne une forte baisse des performances et d’éventuels dommages. Une conception sûre maintient le courant de crête bien en dessous de ce seuil.
