Nous connaissons les composants Notre guide pour la conception de noyaux en forme de I

La sélection du matériau de base détermine les performances de l'inducteur en forme de I

Les inducteurs en forme d'I sont largement utilisés dans les circuits de puissance, les systèmes de filtrage, les équipements de contrôle industriel, les dispositifs de communication et diverses applications électroniques en raison de leur structure simple, de leurs caractéristiques magnétiques stables et de leurs méthodes d'installation flexibles. Pour les ingénieurs travaillant sur la conception de circuits, la sélection du noyau magnétique approprié est l'une des étapes les plus importantes pour obtenir des performances d'inductance fiables.

Par rapport aux composants magnétiques traditionnels qui se concentrent uniquement sur les paramètres électriques de base, les applications modernes nécessitent davantage d'attention à l'efficacité, à la stabilité thermique, à la compatibilité électromagnétique et à la fiabilité à long terme. Une conception d'inducteur en forme de I appropriée doit prendre en compte le matériau du noyau, la méthode d'enroulement, la fréquence de fonctionnement, la capacité de courant et l'environnement d'installation.

Dans les projets pratiques, les ingénieurs doivent souvent équilibrer plusieurs exigences en même temps. Un composant peut devoir fournir une inductance stable dans des conditions de courant élevé tout en maintenant une faible perte de puissance et en réduisant les interférences électromagnétiques. C'est pourquoi les fournisseurs professionnels expérimentés dans la conception et la fabrication magnétiques sont de plus en plus impliqués dès les premières étapes du développement des produits.

Les solutions Gujing Inductor sont développées en fonction de différentes exigences d'application, notamment la conversion de puissance, l'électronique industrielle, les systèmes automobiles et les conceptions de circuits personnalisées. Grâce à la sélection des matériaux et à l'optimisation des processus de fabrication, les inducteurs peuvent atteindre une meilleure cohérence et stabilité dans des environnements d'exploitation réels.

Comprendre les matériaux de noyau magnétique utilisés dans les inducteurs en forme de I

Le matériau du noyau affecte directement les caractéristiques électriques d'un inducteur. Différents matériaux offrent une perméabilité magnétique, une réponse en fréquence, des performances de saturation et une stabilité de température différentes. Les ingénieurs doivent sélectionner le noyau approprié en fonction des conditions de fonctionnement du circuit.

Les matériaux magnétiques courants utilisés dans les inducteurs en forme de I comprennent les matériaux de ferrite, les matériaux en poudre de fer et les matériaux fer-silicium-aluminium.

Matériaux de noyau de ferrite pour applications haute fréquence

La ferrite est l'un des matériaux les plus couramment utilisés dans les inductances électroniques car elle offre une faible perte dans le noyau et de bonnes performances à hautes fréquences.

Différents matériaux ferrites ont des caractéristiques différentes :

Pour les applications nécessitant un contrôle des interférences électromagnétiques, les matériaux en ferrite sont souvent combinés avec des structures d'enroulement optimisées pour créer des composants de filtrage efficaces.

Par exemple, les produits d'inductance en ferrite Gujing sont conçus pour les applications où une inductance stable et des performances magnétiques fiables sont requises. Une sélection appropriée des matériaux contribue à améliorer l’efficacité du circuit tout en réduisant les bruits indésirables.

Matériaux en poudre de fer pour les applications de stockage d'énergie

Les noyaux de poudre de fer sont souvent sélectionnés pour les circuits de puissance car ils offrent des entrefers répartis et une meilleure résistance à la saturation magnétique.

Ces caractéristiques les rendent adaptés pour :

1. Circuits convertisseurs CC CC

2. Alimentations à découpage

3. Systèmes de stockage d'énergie

4. Équipement de contrôle de puissance industriel

Par rapport aux noyaux de ferrite traditionnels, les matériaux en poudre de fer peuvent gérer des conditions de polarisation CC plus élevées dans certaines applications. Cependant, les ingénieurs doivent toujours prendre en compte la perte du cœur et l’augmentation de la température lors d’un fonctionnement continu.

Matériaux fer-silicium-aluminium pour les conceptions à courant élevé

Les matériaux fer-silicium-aluminium combinent de bonnes caractéristiques de saturation avec une perte magnétique relativement faible. Ils sont couramment utilisés dans les applications nécessitant une capacité de gestion de courant élevée.

Les systèmes électriques modernes exigent de plus en plus de composants compacts avec une densité de courant plus élevée. En conséquence, les conceptions d’inductances à courant élevé utilisant des matériaux magnétiques optimisés deviennent de plus en plus importantes dans l’électronique industrielle et automobile.

Comment la structure de base influence la conception de l'inducteur que j'ai façonné

Outre le choix des matériaux, la structure physique du noyau magnétique affecte également les performances de l'inducteur. La structure en forme de I fournit un chemin magnétique simple, ce qui la rend adaptée à de nombreuses applications industrielles et traversantes.

Les principaux éléments structurels comprennent :

1. Longueur du noyau magnétique

2. Superficie transversale centrale

3. Espace sinueux

4. Conception de l'entrefer

5. Structure des terminaux

Chaque élément influence la valeur d'inductance, le courant de saturation, la génération de chaleur et la fiabilité mécanique.

Une structure de noyau correctement conçue aide à contrôler la distribution du flux magnétique. Lorsque le flux magnétique dépasse la capacité du noyau, une saturation peut se produire, entraînant une diminution de l'inductance et une augmentation de l'ondulation du courant.

Pour cette raison, les ingénieurs évaluent généralement :

· Valeur d'inductance requise

· Courant de fonctionnement maximal

· Fréquence de commutation

· Plage de température

· Espace PCB disponible

avant de sélectionner une conception d'inductance appropriée.

Le rôle des inducteurs en forme de I dans l'électronique de puissance moderne

Les systèmes électroniques de puissance continuent de devenir plus petits tout en exigeant une efficacité plus élevée. Cette tendance a accru la demande de composants magnétiques compacts capables de maintenir des performances stables dans des conditions difficiles.

Les inducteurs en forme de I sont couramment utilisés dans :

Circuits d'alimentation

Dans les alimentations à découpage, les inductances stockent l’énergie et lissent les changements de courant. Le noyau doit conserver des caractéristiques magnétiques stables lors de cycles de commutation répétés.

Un inducteur de puissance Gujing correctement sélectionné peut prendre en charge une conversion d'énergie stable tout en contribuant à réduire les pertes de puissance dans les systèmes électriques compacts.

Équipement de contrôle industriel

Les équipements industriels fonctionnent souvent en continu pendant de longues périodes. Les composants utilisés dans ces systèmes doivent fournir :

· Haute fiabilité

· Inductance stable

· Forte résistance thermique

· Longue durée de vie

Les applications industrielles telles que les contrôleurs d'automatisation, les entraînements de moteur et les systèmes de gestion de l'énergie nécessitent souvent des solutions magnétiques personnalisées.

Systèmes électroniques automobiles

La croissance des véhicules électriques et des systèmes automobiles intelligents a accru les exigences en matière de composants magnétiques de qualité automobile.

Les applications automobiles nécessitent des composants capables de résister :

· Fluctuations de température

· Vibrations mécaniques

· Fonctionnement en courant continu

· Interférence électromagnétique

Par conséquent, les solutions d'inductance automobile de Gujing se concentrent sur la fiabilité et la stabilité électrique pour l'électronique du véhicule.

Paramètres clés que les ingénieurs évaluent lors de la sélection des inducteurs en forme de I

Le choix d'un inducteur nécessite plus que la simple vérification de la valeur de l'inductance. Les ingénieurs évaluent généralement plusieurs paramètres ensemble pour garantir que le composant correspond à la conception du circuit.

Valeur d'inductance

L'inductance détermine la capacité du composant à résister aux changements de courant. Une sélection incorrecte de l'inductance peut affecter l'efficacité du circuit et la stabilité de la sortie.

L'inductance requise dépend de :

· Topologie des circuits

· Fréquence de fonctionnement

· Conditions de charge

· Exigences de filtrage

Courant nominal et courant de saturation

La capacité actuelle est l’un des facteurs les plus importants pour les applications électriques.

Lorsque le courant augmente au-delà de la capacité magnétique conçue, le noyau peut entrer en saturation. Cela réduit l'inductance et augmente le stress électrique.

Pour les applications à haute puissance, les ingénieurs choisissent souvent les produits d'inductance à courant élevé Gujing conçus pour une plus grande capacité de gestion du courant.

Résistance CC

La résistance CC affecte la perte de cuivre et l’augmentation de la température. Une résistance plus faible contribue généralement à améliorer l’efficacité, en particulier dans les applications à alimentation continue.

Les ingénieurs considèrent généralement :

· Diamètre du fil

· Structure d'enroulement

· Nombre de tours

· Température de fonctionnement

Une structure d'enroulement bien conçue peut réduire les pertes d'énergie inutiles tout en maintenant les performances d'inductance requises.

Fréquence de fonctionnement

Différents matériaux magnétiques fonctionnent différemment à différentes fréquences.

Les applications basse fréquence peuvent donner la priorité à la capacité de flux magnétique, tandis que les circuits haute fréquence nécessitent une perte de noyau plus faible.

Pour les circuits haute fréquence, les conceptions d'inductances haute fréquence nécessitent généralement des matériaux de ferrite soigneusement sélectionnés et des méthodes d'enroulement optimisées.

Principes de conception des enroulements de bobine pour les inducteurs en forme de I

La structure du bobinage est un autre facteur critique affectant les performances des inducteurs en forme de I. Même lorsque le même matériau de noyau magnétique est utilisé, différentes méthodes de bobinage peuvent entraîner des différences significatives en termes de stabilité d'inductance, de résistance, d'échauffement et de performances électromagnétiques.

Au cours du processus de fabrication, les ingénieurs doivent prendre en compte la relation entre le diamètre du fil, les tours d'enroulement, la densité d'enroulement et le courant de fonctionnement. Une conception de bobinage raisonnable peut améliorer l’efficacité de la conversion d’énergie et réduire les pertes inutiles.

Pour différentes applications, les méthodes de bobinage sont généralement ajustées en fonction des exigences électriques :

1. Enroulement monocouche pour réduire la capacité parasite et améliorer les performances à haute fréquence.

2. Enroulement multicouche pour obtenir des valeurs d'inductance plus élevées dans un espace limité.

3. Enroulement de fil plat pour améliorer la capacité de transport de courant.

4. Structures d'enroulement personnalisées pour les exigences particulières des circuits.

Dans les applications à courant élevé, une densité de bobinage excessive peut augmenter l’accumulation de chaleur. Par conséquent, les ingénieurs doivent équilibrer les exigences d’inductance et les performances thermiques.

Une conception professionnelle de bobine Gujing prend en compte les caractéristiques magnétiques, la technologie de bobinage et les conditions d'application ensemble au lieu de se concentrer sur un seul paramètre.

Considérations sur la structure à trous traversants et l'installation du PCB

Les inductances en forme de I sont couramment utilisées dans les assemblages électroniques traversants en raison de leur résistance mécanique et de leur méthode de connexion fiable.

Par rapport aux composants montés en surface, les inducteurs traversants offrent généralement une plus grande stabilité mécanique, en particulier dans les équipements industriels et les applications électriques où la résistance aux vibrations est importante.

La sélection d'une structure d'installation appropriée nécessite une attention particulière à :

1. Disponibilité de l'espace PCB

2. Limites de hauteur des composants

3. Conception actuelle du chemin

4. Conditions de dissipation thermique

5. Exigences d'assemblage automatisé

Pour les applications nécessitant une forte fiabilité mécanique, les produits Gujing Through-hole Inductor fournissent des solutions pour les circuits de puissance, les contrôleurs industriels et les appareils électroniques avec des environnements de fonctionnement exigeants.

La conception traversante permet également aux ingénieurs d'utiliser des noyaux magnétiques plus grands et des fils plus épais, qui peuvent prendre en charge un fonctionnement à courant plus élevé par rapport à certains composants miniatures.

Améliorer les performances EMI grâce à une sélection appropriée des inducteurs

Les interférences électromagnétiques sont devenues une préoccupation majeure dans les systèmes électroniques modernes. À mesure que les fréquences de fonctionnement augmentent et que les circuits deviennent plus compacts, le contrôle des bruits indésirables devient de plus en plus important.

Les inductances jouent un rôle important dans le filtrage et la suppression du bruit en limitant les signaux d'interférence haute fréquence.

Les applications courantes incluent :

· Filtrage de l'alimentation

· Matériel de communication

· Systèmes d'automatisation industrielle

· Electronique automobile

· Appareils électroniques grand public

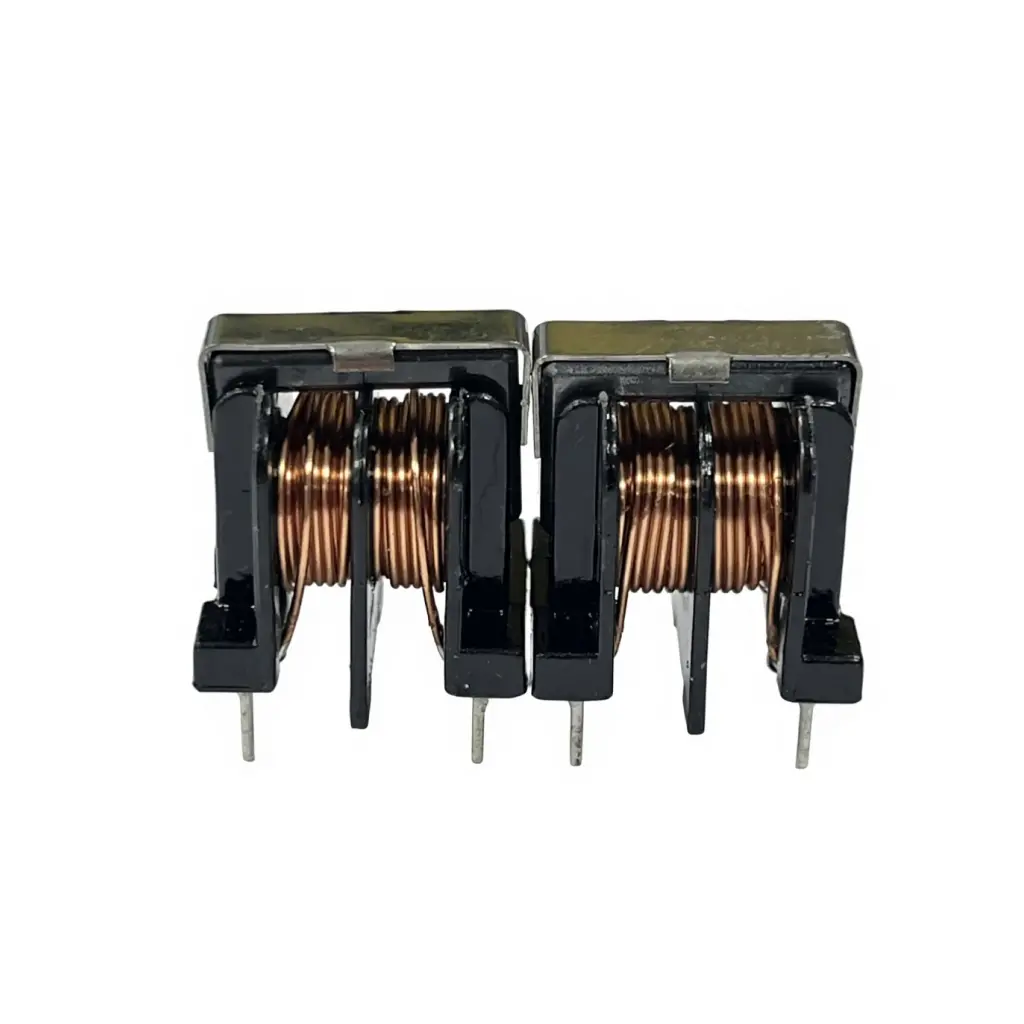

Pour les applications de réduction du bruit, les ingénieurs sélectionnent souvent des composants tels que l'inducteur de mode commun Gujing en fonction des caractéristiques de filtrage requises.

Les inductances de mode commun fonctionnent en créant une impédance élevée contre le bruit de mode commun tout en permettant au courant différentiel normal de traverser le circuit.

Cela les rend largement utilisés dans :

1. Filtrage des lignes électriques CA

2. Filtrage de l'alimentation CC

3. Protection de la ligne de signal

4. Protection des interfaces de communication

Différences de conception courantes entre les inducteurs en forme de I et les autres types d'inducteurs

Différentes structures d'inductance sont développées pour différentes exigences d'application. Comprendre les différences aide les ingénieurs à sélectionner la solution la plus adaptée.

Pour les produits électroniques compacts, les solutions d'inductances CMS de Gujing sont souvent sélectionnées car elles prennent en charge les configurations de circuits imprimés haute densité.

Pour les applications nécessitant une protection plus forte contre les influences environnementales, les conceptions d'inducteurs moulés Gujing peuvent offrir une résistance mécanique améliorée et des performances électriques stables.

Chaque structure a ses propres avantages. Le bon choix dépend des exigences électriques, des conditions d’installation et des attentes en matière de fiabilité à long terme.

Gestion thermique et amélioration de la fiabilité

Le contrôle de la température est l’un des facteurs clés influençant la durée de vie des inducteurs. Pendant le fonctionnement, la chaleur provient principalement de la perte de cuivre dans le bobinage et de la perte magnétique à l'intérieur du noyau.

Lorsque la température augmente, la résistance du fil augmente également, entraînant une perte de puissance supplémentaire. Cela crée un cycle dans lequel une température plus élevée entraîne une résistance plus élevée et une génération de chaleur supplémentaire.

Les ingénieurs améliorent les performances thermiques grâce à plusieurs méthodes :

Optimisation de la taille des fils

Un diamètre de fil plus grand peut réduire la résistance CC et diminuer la perte de cuivre. Cependant, l'espace disponible à l'intérieur du noyau magnétique limite la taille possible du fil.

Les concepteurs doivent donc trouver le meilleur équilibre entre :

· Capacité actuelle

· Espace d'enroulement

· Valeur d'inductance

· Dissipation thermique

Sélection des matériaux de base appropriés

Différents matériaux génèrent différents niveaux de perte magnétique.

Par exemple:

· Les matériaux ferrite conviennent aux applications haute fréquence.

· Les matériaux en poudre de fer offrent une meilleure résistance à la saturation.

· Les matériaux fer-silicium-aluminium offrent des performances équilibrées pour les applications électriques.

Améliorer la conception de la dissipation thermique

Dans les produits pratiques, les performances thermiques sont affectées par :

· Disposition des circuits imprimés

· Espacement des composants

· Conditions de circulation d'air

· Environnement de travail

Une méthode d'installation de l'inducteur bien conçue permet de maintenir une température de fonctionnement stable.

Expansion des applications des inducteurs en forme de I dans les nouveaux systèmes énergétiques

Le développement rapide des énergies renouvelables et du transport électrique a créé de nouvelles exigences en matière de composants magnétiques.

Les systèmes de conversion de puissance modernes nécessitent des inducteurs avec :

· Une plus grande efficacité

· Meilleure capacité actuelle

· Faible perte de puissance

· Fiabilité améliorée

Les applications incluent :

Systèmes d'énergie solaire

Les onduleurs solaires nécessitent des inducteurs pour gérer la conversion d'énergie entre les panneaux photovoltaïques et les systèmes électriques.

Dans ces applications, les produits inducteurs d'onduleurs solaires doivent maintenir un fonctionnement stable dans des conditions de conversion de puissance continue.

Systèmes de stockage d'énergie

Les systèmes de stockage par batterie reposent sur des inducteurs pour la régulation de la puissance et le filtrage du courant.

Les applications typiques incluent :

· Systèmes de gestion de batterie

· Convertisseurs de stockage d'énergie

· Systèmes de conversion de puissance

Les composants magnétiques hautes performances contribuent à améliorer l’efficacité et la fiabilité du système.

Systèmes de recharge pour véhicules électriques

L’équipement de recharge des véhicules électriques nécessite une conversion de puissance stable et un contrôle électromagnétique efficace.

Les inducteurs sont utilisés dans :

· Modules de chargement

· Convertisseurs DC DC

· Systèmes de recharge embarqués

Pour les environnements automobiles, les composants nécessitent une résistance environnementale et une fiabilité plus élevées.

Cela a accru la demande d’inducteurs de puissance pour véhicules électriques et de solutions magnétiques de qualité automobile.

La conception d'inducteurs personnalisés répond aux différentes exigences de l'industrie

Le développement de produits électroniques modernes devient de plus en plus spécifique à des applications. Les composants standards ne répondent pas toujours aux exigences particulières des circuits.

De nombreux ingénieurs ont désormais besoin de solutions magnétiques personnalisées basées sur :

· Limites de disposition des PCB

· Exigences actuelles

· Gamme de fréquence

· Conditions environnementales

· Dimensions mécaniques

Une solution professionnelle d'inductance personnalisée à Gujing implique plusieurs étapes :

1. Comprendre les exigences du circuit client.

2. Sélection de matériaux magnétiques appropriés.

3. Conception de structures sinueuses.

4. Test des paramètres électriques.

5. Optimisation des processus de production.

Cette approche aide les clients à obtenir une meilleure compatibilité entre les composants et les systèmes complets.

À mesure que les produits électroniques deviennent plus spécialisés, les fabricants ont besoin non seulement de capacités de production, mais également d’un soutien technique.

Pourquoi l'expérience professionnelle en fabrication d'inducteurs est importante

Les performances d'un inducteur dépendent de nombreux détails tout au long du processus de fabrication.

Les facteurs importants comprennent :

· Cohérence des matières premières

· Qualité du noyau magnétique

· Précision du bobinage

· Contrôle d'assemblage

· Normes de test

Un fabricant fiable d'inducteurs Gujing se concentre sur l'amélioration de chaque étape, de la sélection des matériaux à l'inspection finale.

L'expérience en fabrication aide les ingénieurs à comprendre comment les conceptions théoriques fonctionnent dans des environnements de production réels.

Par exemple, un composant qui fonctionne bien lors des tests en laboratoire peut rencontrer des difficultés lors de la production en série. L'optimisation de la fabrication garantit que les performances électriques restent constantes sur de grandes quantités.

Tendances de développement futures des inducteurs en forme de I

À mesure que les systèmes électroniques évoluent vers une plus grande efficacité et une taille plus petite, les composants magnétiques évoluent également.

Les tendances de développement futures comprennent :

Densité de courant plus élevée

Les appareils électriques continuent de nécessiter une capacité de gestion du courant plus élevée dans des espaces plus petits.

Cela favorise le développement de :

· Inducteurs à haute saturation

· Inducteurs à faible résistance

· Composants magnétiques compacts

Meilleure compatibilité électromagnétique

Avec de plus en plus d’appareils électroniques fonctionnant ensemble, les exigences en matière de compatibilité électromagnétique deviennent de plus en plus strictes.

Les futurs inducteurs devront être améliorés :

· Capacité de suppression du bruit

· Performances de blindage magnétique

· Stabilité haute fréquence

Des solutions plus personnalisées

Différentes industries ont des exigences différentes. L'automobile, les énergies renouvelables, l'automatisation industrielle et les équipements de communication nécessitent tous des conceptions magnétiques spécialisées.

Cette tendance continuera de stimuler la demande pour :

· Composants magnétiques personnalisés

· Inductances spécifiques à l'application

· Solutions magnétiques intégrées

Conclusion

Les inductances de forme I restent un choix important de composants magnétiques pour de nombreuses applications électroniques en raison de leur structure flexible, de leurs performances stables et de leur large gamme d'applications.

De la conversion de puissance et des équipements industriels à l'électronique automobile et aux systèmes d'énergie renouvelable, la sélection appropriée du noyau et la conception des bobinages influencent directement la fiabilité du produit.

Les ingénieurs qui sélectionnent un inducteur doivent prendre en compte plusieurs facteurs, notamment le matériau magnétique, la valeur d'inductance, la capacité de courant, les performances thermiques et les exigences d'installation.

Face à la demande croissante de systèmes électroniques efficaces et fiables, les fabricants professionnels dotés d’une solide capacité de conception et d’une solide expérience en production continueront à jouer un rôle important dans le développement de solutions magnétiques avancées.

Grâce à l'amélioration continue des matériaux, des processus de fabrication et de l'ingénierie d'application, les solutions de composants magnétiques de Gujing soutiennent le développement de produits électroniques plus fiables et plus efficaces dans les industries mondiales.
