Pourquoi l'électronique de puissance utilise des inducteurs à noyau de tige personnalisés pour les applications à chemin magnétique ouvert

L'électronique de puissance moderne nécessite souvent des inductances capables de rester stables lorsque le courant change brusquement. Dans ces conditions, la géométrie du noyau magnétique devient tout aussi importante que l'inductance et le courant nominal.

Un inducteur à noyau de tige personnalisé utilise un chemin magnétique ouvert plutôt qu'un circuit magnétique entièrement fermé. Au lieu de garder la majeure partie du flux à l’intérieur d’un noyau fermé, le champ magnétique s’étend à travers l’air ambiant. La réluctance magnétique plus élevée qui en résulte peut contribuer à réduire le risque de saturation brutale lors d'un fonctionnement à courant élevé.

Cela rend les conceptions à chemin magnétique ouvert utiles dans les alimentations, les convertisseurs DC-DC, les circuits de commande de moteur et d'autres applications où les pics de courant, les conditions thermiques et l'espace d'installation disponible doivent tous être pris en compte.

En ajustant les dimensions du noyau, la structure de l'enroulement, la taille du fil et le matériau magnétique, les ingénieurs peuvent développer un inducteur qui répond mieux aux exigences électriques et mécaniques d'une application spécifique.

Physique du chemin magnétique ouvert dans les noyaux d'inducteurs

Un inducteur convertit l'énergie électrique en énergie magnétique lorsque le courant traverse son enroulement. Le matériau du noyau fournit un chemin au flux magnétique et influence fortement l'inductance, le comportement à la saturation et le stockage d'énergie.

La ferrite offre une perméabilité beaucoup plus élevée que l'air, permettant au flux magnétique de se concentrer dans le noyau. Cependant, lorsque le circuit magnétique comprend un trajet d'air important, la réluctance totale augmente. Cela modifie la façon dont le composant réagit à mesure que le courant augmente.

Réticence et saturation douce

Une structure magnétique fermée, telle qu'un noyau toroïdal, fournit un chemin à faible réluctance pour le flux magnétique. Ceci est utile lorsqu'une densité d'inductance élevée est requise, mais le noyau peut approcher la saturation relativement rapidement à mesure que le courant augmente.

Un chemin magnétique ouvert introduit une réticence supplémentaire dans le circuit magnétique. Étant donné que l'air a une perméabilité beaucoup plus faible que la ferrite, la partie air limite la densité de flux globale qui se développe à l'intérieur du matériau magnétique.

En conséquence, l’inductance diminue généralement plus progressivement avec l’augmentation du courant. Ce comportement est communément décrit comme une saturation douce .

Pour les circuits de puissance exposés à des pointes de courant de courte durée, une réduction progressive de l'inductance peut être préférable à un changement brutal. Cela donne au circuit une réponse plus prévisible lors des surcharges et des transitoires de commutation.

Stockage d’énergie sous biais DC

Le stockage d'énergie est une autre considération importante lors de la sélection d'un inducteur pour la conversion de puissance.

Un composant magnétique doit maintenir une inductance suffisante tout en transportant son courant continu attendu. Si le noyau entre en saturation profonde, l'inductance peut chuter considérablement, affectant le courant d'ondulation et le comportement global du convertisseur.

Avec un chemin magnétique ouvert, une plus grande partie de l’énergie magnétique peut être associée à la région de l’air ambiant. Étant donné que l'air ne sature pas de la même manière qu'un matériau ferromagnétique, la structure peut offrir une tolérance utile à la polarisation CC.

Cette caractéristique rend les configurations à noyau ouvert intéressantes à considérer pour les alimentations à courant élevé, les contrôleurs de moteur, les circuits de filtrage et d'autres applications où le courant de fonctionnement varie considérablement.

Le compromis est qu’une structure ouverte permet à davantage de flux magnétique de s’étendre à l’extérieur du composant. Par conséquent, les performances électriques et la compatibilité électromagnétique doivent être évaluées ensemble lors de la conception du circuit.

Conception d'inducteur à noyau de tige personnalisée

Le principal avantage d’une conception de noyau de tige personnalisée est la flexibilité.

Plutôt que de sélectionner un composant standard et d'adapter le circuit autour de celui-ci, les ingénieurs peuvent ajuster la structure physique de l'inducteur en fonction des exigences réelles de l'application.

La longueur du noyau, le diamètre, le matériau, la zone d'enroulement, la taille du fil et le nombre de tours influencent tous les caractéristiques électriques finales.

Un noyau plus long ou de plus grand diamètre peut fournir un espace d'enroulement supplémentaire et modifier le chemin magnétique effectif. Une structure plus petite peut contribuer à réduire l’encombrement, mais peut imposer de plus grandes limites à la gestion du courant et à la dissipation thermique.

La bonne combinaison dépend de l'inductance cible, du courant de fonctionnement, de la fréquence de commutation, de la plage de température et de l'espace d'installation disponible.

Rapport d'aspect et optimisation du bobinage

Le rapport entre la longueur et le diamètre du noyau affecte la répartition du champ magnétique autour du composant. Les ingénieurs peuvent utiliser cette relation pour équilibrer l'inductance, les caractéristiques de saturation et les dimensions physiques.

La conception du bobinage est tout aussi importante.

Pour les applications à courant élevé, un fil de cuivre plus épais peut réduire la résistance CC et les pertes de conduction associées. Le fil plat peut également être envisagé lorsqu'une section de conducteur plus grande est requise dans une zone d'enroulement limitée.

L'espacement des virages affecte à la fois l'isolation électrique et le comportement haute fréquence. Un enroulement trop serré peut augmenter les effets parasites, tandis qu'un espacement excessif peut augmenter la taille globale du composant.

Une structure de bobinage personnalisée doit donc équilibrer plusieurs facteurs plutôt que simplement maximiser le nombre de tours.

Pour les applications de commutation, les ingénieurs peuvent également évaluer la résistance CA, l'effet cutané, les pertes de proximité et l'augmentation de la température. Ces facteurs deviennent de plus en plus importants à mesure que la fréquence de fonctionnement augmente.

Gestion thermique et considérations EMI

Les performances thermiques sont souvent l’une des raisons pour lesquelles les ingénieurs envisagent une structure à noyau ouvert.

Un inducteur à noyau de tige expose une partie relativement grande de sa surface à l'air ambiant. Avec un flux d'air suffisant, la chaleur générée par le bobinage et le noyau peut être transférée à l'environnement sans dépendre entièrement du PCB.

Une température de fonctionnement plus basse permet de maintenir des caractéristiques électriques plus stables pendant les longs cycles de fonctionnement.

Cependant, le chemin magnétique ouvert crée également un facteur de conception important : le flux magnétique parasite .

Contrairement aux inducteurs blindés, un composant à noyau ouvert permet à une partie de son champ magnétique de s'étendre dans la zone environnante. Si l'inducteur est positionné trop près de traces de signaux sensibles, de capteurs, de lignes de communication ou de circuits de rétroaction, un couplage magnétique indésirable peut se produire.

La disposition des PCB fait donc partie du processus de conception de l'inductance.

Les ingénieurs peuvent réduire les interférences en :

· Garder les traces de signaux sensibles à l'écart de la région du champ magnétique

· Positionner le composant dans une orientation appropriée

· Minimiser les zones de boucle à courant élevé

· Fournir une autorisation physique suffisante

· Utilisation d'un blindage localisé si nécessaire

· Séparation des sections d'alimentation et de contrôle du PCB

Le but n’est pas nécessairement d’éliminer tout flux magnétique externe, mais de contrôler son interaction avec les circuits proches.

Applications d'électronique de puissance pour les inductances à chemin ouvert

Les inductances à chemin magnétique ouvert peuvent être utilisées dans plusieurs applications où la stabilité du courant et les caractéristiques de saturation douce sont plus importantes qu'un blindage magnétique maximal.

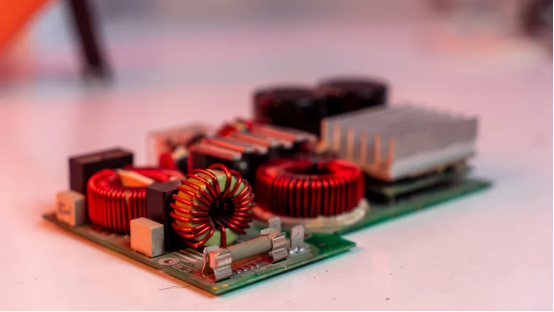

Filtrage à courant élevé

Les alimentations génèrent des courants ondulatoires pendant les opérations de commutation. Une inductance placée dans l'étage de filtrage limite les changements rapides de courant et aide à lisser la forme d'onde de sortie.

Aux courants de charge élevés, le maintien d’une inductance utilisable est essentiel. Un chemin magnétique ouvert peut fournir une réponse d'inductance progressive à mesure que le courant augmente, ce qui rend le composant adapté aux circuits avec des conditions de charge changeantes.

Les ingénieurs peuvent utiliser des structures de tiges personnalisées lorsqu'un composant standard ne peut pas fournir la combinaison requise d'inductance, de capacité de courant et de dimensions mécaniques.

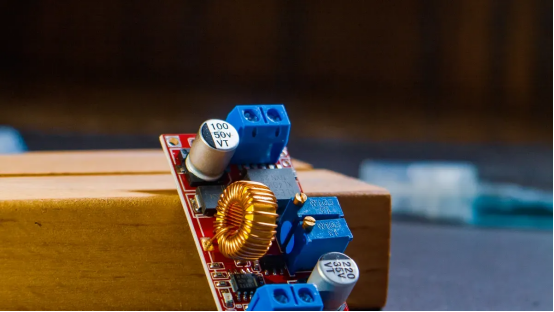

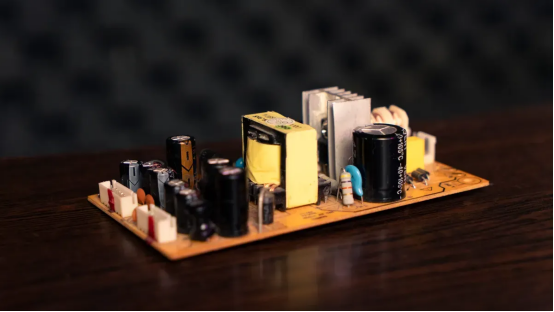

Conversion CC-CC

Les convertisseurs Buck et Boost dépendent fortement de leurs inductances.

Lors de chaque cycle de commutation, l'inductance stocke et libère de l'énergie tout en contrôlant l'ondulation du courant. Si le composant sature trop rapidement, le courant ondulatoire peut augmenter fortement et exercer une contrainte supplémentaire sur les dispositifs de commutation et les condensateurs.

Une structure de noyau de tige correctement conçue peut fournir un comportement de courant prévisible sur toute la plage de fonctionnement du convertisseur.

La taille du noyau, la résistance de l'enroulement, la fréquence de commutation et les caractéristiques de saturation doivent être évaluées ensemble plutôt que de traiter l'inductance comme seul critère de sélection.

Circuits de puissance automobiles et industriels

L'électronique automobile et industrielle subit fréquemment des changements de charge rapides. Les moteurs, les actionneurs, les pompes et les convertisseurs de commutation peuvent tous générer des pics de courant de courte durée.

Un inducteur à noyau ouvert personnalisé peut être conçu autour de ces conditions de fonctionnement.

Pour les applications automobiles, les cycles de température, les vibrations, l'espace d'installation et la fiabilité à long terme doivent également être pris en compte. Les équipements industriels peuvent accorder une plus grande importance au courant continu, aux conditions de refroidissement et à la robustesse mécanique.

Le composant doit donc correspondre à l'environnement d'exploitation complet plutôt qu'aux seules spécifications électriques nominales.

Comment sélectionner un inducteur à noyau de tige personnalisé

La sélection d'un composant personnalisé doit commencer par les conditions réelles du circuit.

Les paramètres importants incluent :

Marge de courant et de saturation

Le courant nominal à lui seul ne fournit pas suffisamment d'informations pour les applications à courant élevé.

Les ingénieurs doivent examiner la courbe inductance en fonction du courant et identifier la quantité d'inductance restante à la charge maximale attendue.

Pour les circuits présentant des courants transitoires importants, une marge supplémentaire est souvent nécessaire. Un composant qui fonctionne bien au courant nominal peut se comporter très différemment lors du démarrage, des surcharges de courte durée ou des changements brusques de charge.

L'objectif est de maintenir l'inducteur dans une zone de fonctionnement prévisible au lieu de concevoir directement à la limite de saturation.

Évaluation de la fréquence et des pertes

Les valeurs d'inductance mesurées à basse fréquence peuvent ne pas représenter entièrement le comportement des composants dans un convertisseur à découpage.

À des fréquences plus élevées, la perte de noyau, la résistance d'enroulement, l'effet de peau et l'effet de proximité peuvent augmenter. Ces pertes contribuent à l’augmentation de la température et réduisent l’efficacité globale du système.

Pour cette raison, les ingénieurs doivent évaluer le composant à la fréquence de commutation réelle autant que possible.

Un enroulement personnalisé peut ensuite être développé pour réduire les pertes de cuivre inutiles tout en conservant l'inductance et la capacité de courant requises.

Pourquoi la personnalisation est importante dans les conceptions électriques modernes

Les inducteurs standard fonctionnent bien lorsque leurs spécifications électriques et mécaniques correspondent déjà à l'application. Cependant, les systèmes électriques spécialisés imposent souvent plusieurs exigences en même temps.

Un composant peut devoir fournir :

· Capacité de courant élevée

· Comportement de saturation contrôlé

· Faible résistance CC

· Inductance spécifique

· Dimensions compactes

· Dissipation thermique améliorée

· Une configuration de bobinage définie

· Fonctionnement stable malgré les changements de température

Répondre à toutes ces exigences avec un composant disponible dans le commerce peut s'avérer difficile.

Un inducteur à noyau de tige personnalisé permet aux ingénieurs d'ajuster la structure magnétique et d'enroulement autour du circuit réel plutôt que de compromettre la conception du circuit pour accueillir un composant fixe.

Cette approche peut être particulièrement utile pour les alimentations industrielles, les convertisseurs DC-DC, les systèmes de commande de moteur, l'électronique automobile et les équipements spécialisés de conversion d'énergie.

La conception finale doit toujours être validée par des tests électriques, des tests thermiques et, le cas échéant, une évaluation de la compatibilité électromagnétique.

Conclusion

Les inductances à chemin magnétique ouvert offrent un équilibre différent entre l'inductance, le comportement à la saturation, les performances thermiques et le blindage magnétique par rapport aux conceptions à noyau fermé.

Le trajet d'air supplémentaire augmente la réluctance magnétique et peut produire une réponse d'inductance plus douce à mesure que le courant augmente. Cela rend les structures à noyau de tige utiles dans les applications où le courant change rapidement ou où un comportement prévisible sous polarisation CC est important.

Dans le même temps, la structure ouverte nécessite un placement minutieux du PCB et une prise en compte des interférences électromagnétiques, car une partie du champ magnétique s'étend au-delà du noyau.

Pour les applications exigeantes, la personnalisation offre un meilleur contrôle sur les dimensions du noyau, la géométrie des enroulements, la sélection des fils, l'inductance, la résistance et le comportement thermique. Un inducteur à noyau de tige personnalisé et correctement conçu peut donc devenir une solution pratique lorsque les inducteurs standard ne peuvent pas répondre aux exigences électriques et mécaniques d'un système d'alimentation spécialisé.

FAQ

Quel est le principal avantage d’un inducteur à chemin magnétique ouvert ?

Le chemin magnétique ouvert augmente la réluctance magnétique et peut produire une réduction plus progressive de l'inductance à mesure que le courant augmente. Ce comportement est utile dans les circuits à courant élevé avec une variation de charge significative.

Pourquoi choisir un inducteur à noyau de tige personnalisé au lieu d'un composant standard ?

La personnalisation permet aux ingénieurs d'ajuster la taille du noyau, la structure de l'enroulement, le diamètre du fil et l'inductance en fonction des exigences réelles du circuit. Ceci est utile lorsque les dimensions standard des composants ou les caractéristiques électriques ne conviennent pas.

Les inductances à tige sont-elles adaptées aux convertisseurs DC-DC ?

Oui. Les structures à noyau de tige peuvent être utilisées dans les circuits de conversion DC-DC où l'ondulation du courant, le comportement à la saturation, les performances thermiques et les dimensions physiques sont soigneusement adaptés à la conception du convertisseur.

Les inductances à noyau ouvert créent-elles des problèmes EMI ?

Ils peuvent produire davantage de flux magnétique externe que les structures blindées. Une orientation appropriée des composants, un espacement des PCB, un contrôle de boucle de courant et un blindage local peuvent aider à réduire les couplages magnétiques indésirables.

Que doivent vérifier les ingénieurs avant de sélectionner un inducteur à noyau de tige ?

Les facteurs clés incluent l'inductance, le courant de saturation, la résistance CC, la fréquence de fonctionnement, le matériau du noyau, la plage de température, les dimensions physiques et l'environnement magnétique autour du composant.
