Comment contrôler le courant de saturation et la chaleur dans les inducteurs en forme de I

Les ingénieurs contrôlent le courant de saturation et la chaleur dans les inducteurs en forme de I via quatre leviers : le matériau du noyau, la géométrie et l'espacement du noyau, la conception des enroulements et les conditions thermiques ou de fonctionnement. La mesure confirme ensuite la marge de conception.

Les noyaux en forme de I ont un chemin magnétique ouvert. Ils saturent plus tôt que les noyaux espacés ou toroïdaux, les concepteurs doivent donc créer une marge dès le départ.

Un ordre de décision pratique permet de concentrer le travail. Choisissez d'abord le matériau, puis la taille, puis les tours, puis le fil, puis le débit d'air, et enfin vérifiez le résultat. Cette séquence convient aux inductances de puissance dans n'importe quel convertisseur DC-DC ou circuit similaire. Chaque choix affecte l'inductance et la perte, les étapes vont donc ensemble.

Fondamentaux de saturation et de chaleur

Courant de saturation par rapport au courant nominal

Un inducteur doit toujours fonctionner en dessous de deux limites distinctes. Le courant nominal est le niveau auquel la pièce atteint ses limites thermiques. Le courant de saturation marque le point où le noyau ne peut plus stocker l'énergie nécessaire. Ce sont des contraintes indépendantes. Une pièce peut surchauffer alors qu’elle est encore en dessous de la saturation, ou elle peut saturer alors qu’elle est encore en dessous de sa valeur thermique. Les deux contrôles sont obligatoires.

"Lorsque l'inducteur entre en saturation, il peut stocker moins d'énergie et le courant d'ondulation augmente, ce qui signifie que l'efficacité sera réduite."

Il n'existe pas de marge universelle fixe en pourcentage selon laquelle le courant de saturation doit dépasser le courant de crête attendu. La marge droite dépend du comportement de limite de courant, des courants de démarrage et transitoires, des tolérances des composants, des effets de température et de la forme de la caractéristique de superposition CC. Les concepteurs doivent évaluer la marge par rapport à la pire condition actuelle crédible.

Sources de chaleur dans les inducteurs en forme de I

La chaleur vient de deux familles de pertes. Les pertes du noyau comprennent l'hystérésis statique, les courants de Foucault classiques et les effets dynamiques résiduels. La perte de cuivre se divise en un terme CC provenant du courant continu et un terme CA provenant de l'ondulation, de l'effet cutané, de l'effet de proximité et des champs marginaux autour de l'espace. Les terminaisons et les conducteurs à proximité ajoutent une résistance de contact et des courants induits.

L'optimisation devrait cibler la dissipation totale et la température du point chaud plutôt que de forcer la perte dans le noyau et la perte dans l'enroulement (cuivre) à être égales ; il n’existe aucune exigence universelle selon laquelle les deux doivent correspondre.

Ce lien est important car la chaleur et la saturation magnétique ne sont pas des problèmes distincts. Un concepteur qui observe l'évolution de l'inductance par rapport au courant continu peut prédire ensemble le courant nominal de superposition CC et l'augmentation de la température du courant nominal. Maintenir le courant de pointe en dessous du niveau de saturation protège le stockage d’énergie. Maintenir le courant efficace dans les limites du courant nominal d'augmentation de température protège l'enroulement. La caractéristique de superposition DC lie les deux comportements à une seule courbe, de sorte qu'une seule mesure éclaire les deux décisions.

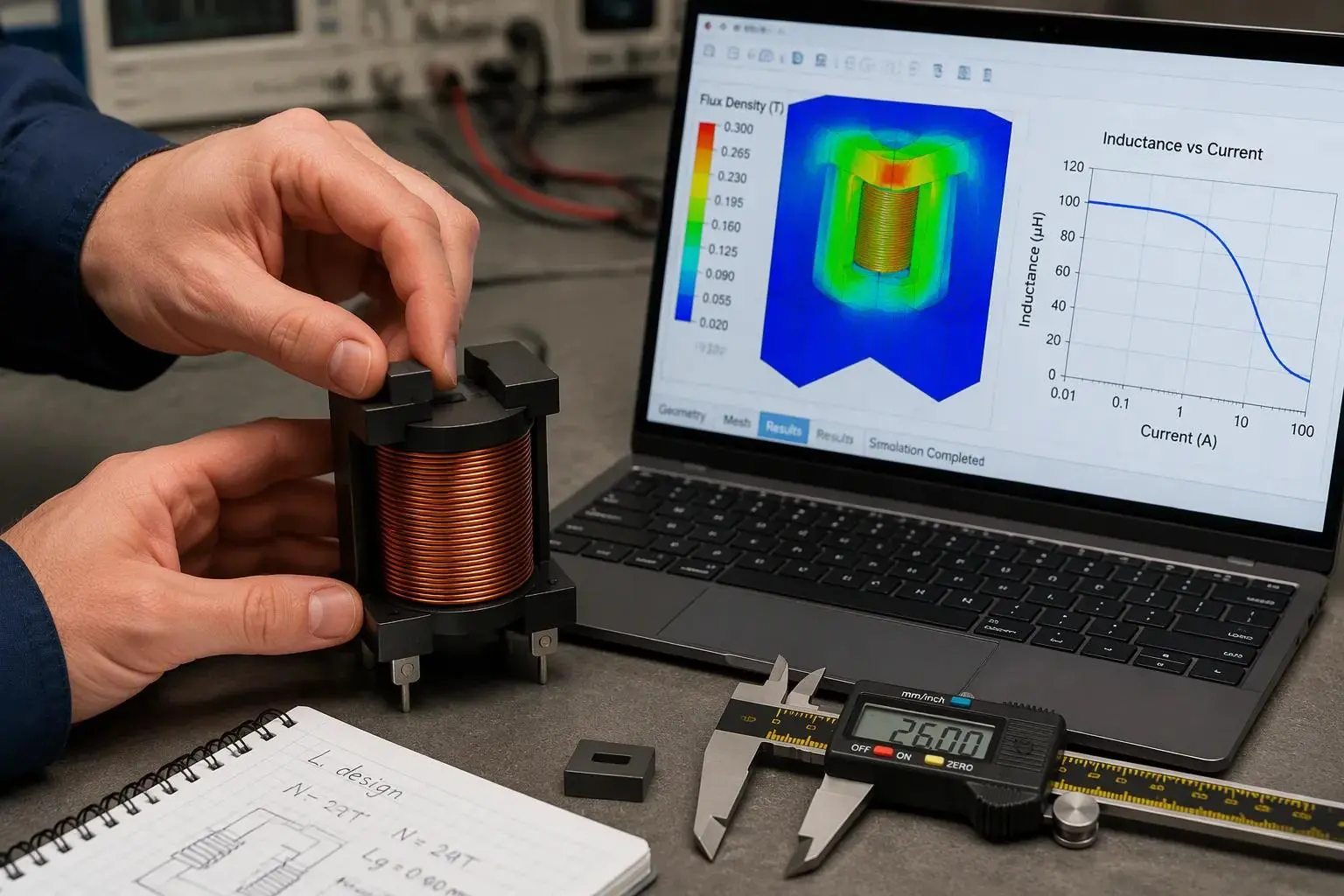

Comment contrôler le courant de saturation

Les ingénieurs qui comprennent le flux magnétique peuvent anticiper le comportement en charge avant qu'un prototype n'existe. La densité de flux augmente avec les volts-secondes appliquées et diminue avec la section transversale et les spires du noyau. Cette relation permet au concepteur de prédire où commence la saturation magnétique, de réduire les pertes dans le noyau et de maintenir l'inductance stable sur toute la plage de charge. Les mêmes connaissances montrent comment contrôler le courant de saturation sans incertitude.

Matériau de base et géométrie pour les inducteurs de puissance

Le choix des matériaux définit le plafond. La densité de flux de saturation d'un noyau définit le niveau de flux qu'il peut contenir avant que la perméabilité ne s'effondre. Les matériaux en ferrite, en poudre de fer et en poudre d'alliage diffèrent par ce plafond et par leur comportement en matière de perte, de sorte que la sélection doit correspondre au courant de crête demandé par le circuit.

La géométrie définit l'efficacité avec laquelle le noyau utilise ce plafond. Une section efficace plus grande répartit le flux et supporte un courant plus élevé sans saturation. Un chemin magnétique plus long augmente les ampères-tours nécessaires pour atteindre le même niveau de flux. Les noyaux en forme de I concentrent le flux dans un petit volume, de sorte que les décisions géométriques ont plus de poids que dans les conceptions à noyau fermé.

Un compromis mérite attention. L'augmentation du courant de saturation amplifie le champ magnétique autour de la pièce, et un champ plus fort peut augmenter les interférences électromagnétiques. La bonne réponse est un équilibre : une marge suffisante pour le courant de pointe, ainsi que des mesures de configuration et de blindage qui maintiennent les émissions acceptables. Aucun des deux buts ne devrait annuler l’autre.

Tours, écart et inductance

Les tours et l'écart contrôlent ensemble les paramètres d'inductance et de saturation de courant. Plus de tours augmentent l'inductance mais diminuent le courant auquel le noyau sature. Un espace dans le chemin magnétique augmente le seuil de saturation et stabilise l'inductance sous courant continu, au prix d'une certaine inductance par tour.

Le courant de saturation doit être spécifié comme courant maximum avant que la saturation du noyau ne se produise. En dessous de ce point, l'inductance reste constante sous charge. Au-dessus, l'inductance chute fortement et le courant augmente plus rapidement que prévu par le concepteur. Une spécification claire empêche l'inductance de chuter lors des pics transitoires dans un convertisseur DC-DC.

La caractéristique de superposition continue relie ces choix entre eux. Cette courbe représente l'inductance par rapport au courant continu et son coude marque le point de saturation pratique. La lecture du genou donne directement le courant nominal de superposition CC. Les concepteurs qui vérifient cette courbe à un stade précoce peuvent contrôler le courant de saturation dans un convertisseur CC-CC avant le début des travaux de bobinage et thermiques, et ils peuvent à nouveau confirmer la marge dans une deuxième variante de convertisseur CC-CC sans répéter l'analyse complète.

Contrôle de la chaleur dans les inducteurs en forme de I

Le contrôle de la chaleur commence par le bobinage et se termine par l'environnement autour de la pièce. Les deux moitiés méritent la même attention, car un enroulement bien fait chauffe toujours à l’intérieur d’une enceinte bondée sans circulation d’air.

Conception des conducteurs et des enroulements

Le calibre des fils est le premier levier sur la perte de cuivre. Un fil plus épais réduit la résistance CC et coupe le chauffage résistif qui domine en cas de courant continu élevé. Le gain a une limite, car un fil plus épais occupe plus de surface de fenêtre et peut pousser le bobinage dans un boîtier plus grand.

La disposition des enroulements décide où la chaleur se concentre. Un enroulement monocouche étalé expose plus de surface à l'air et évite les tours empilés qui emprisonnent la chaleur au milieu de la bobine. Les enroulements multicouches permettent d'économiser de l'espace mais augmentent l'échauffement localisé, les concepteurs doivent donc mettre en balance compacité et dissipation thermique.

L'ondulation actuelle ajoute un deuxième terme de perte. Le courant d'ondulation circule à travers une résistance dépendant de la fréquence, de sorte que l'enroulement chauffe plus que ne le suggèrerait un courant continu pur de même valeur moyenne. Une pièce qui reste froide lors d'un test CC peut toujours chauffer dans un circuit de commutation.

Le mode de fonctionnement compte également. En mode de conduction discontinue, le courant d'inductance tombe à zéro à chaque cycle de commutation. Cela augmente les pertes liées au courant RMS et crée des transitions de courant brusques qui aggravent les interférences électromagnétiques. Retarder ou empêcher l’entrée dans le DCM permet de supprimer les effets d’interruption de courant qui alimentent les EMI. Dans un étage PFC à inductance fixe, le convertisseur tend vers un fonctionnement discontinu à proximité des parties à faible courant de la forme d'onde du secteur redressée. Une inductance PFC à espacement étagé fournit une inductance plus élevée à faible courant et réduit cette fenêtre, ce qui réduit la distorsion et les interférences électromagnétiques.

Chemins thermiques et conditions de fonctionnement

Une pièce conçue pour une élévation de température donnée dans de l'air immobile se comportera différemment sur une vraie planche. La zone de cuivre du PCB, les sources de chaleur à proximité, le flux d'air, la fréquence de commutation, l'amplitude d'ondulation, le matériau du noyau, la disposition de montage et la température ambiante modifient tous l'augmentation réelle de la température. Les concepteurs doivent traiter le courant nominal d'augmentation de température de la fiche technique comme point de départ et le confirmer dans le boîtier.

Le chemin thermique va du bobinage au noyau, aux fils et aux plages du PCB. De larges coussinets et des plans de cuivre généreux répartissent la chaleur et aident l'inducteur à gérer des niveaux de courant plus élevés sans surchauffe. Un mauvais flux d’air supprime rapidement cette marge.

Le sourcing est une variable supplémentaire. Gujing propose des familles d'inductances en forme de I telles que DLCH, DLCR, DLCP112, DLGB3X et DLGBX , ainsi qu'une personnalisation pour une inductance, une taille et des valeurs nominales de courant spécifiques. Ces pièces apparaissent dans les alimentations à découpage, les conceptions de convertisseurs CC-CC, l'électronique grand public, les équipements de communication, le contrôle industriel, les pilotes de LED, les appareils électroménagers, les moteurs et les appareils domestiques intelligents. Les acheteurs doivent comparer n’importe quelle famille avec leurs propres données de tests thermiques.

Mesurer la saturation et la température

Tests de saturation et marges

Un test de circuit d'impulsions révèle où commence la saturation magnétique. La configuration du banc applique de courtes impulsions de courant à l'inductance et capture la forme d'onde résultante sur un oscilloscope. L'opérateur règle l'alimentation sur 0 V, connecte la borne positive au côté drain de l'inductance et relie la borne négative au bas du shunt de courant. Une source PWM fonctionne à 20 kHz avec un rapport cyclique de 5 % et pilote la porte MOSFET à travers une résistance de grille de 47 Ω. L'oscilloscope se déclenche sur le front montant de la grille, avec un canal sur la grille et un sur le shunt. La limite du courant d'alimentation doit être égale à 1,5 fois le courant de saturation attendu.

L'opérateur augmente ensuite lentement la tension d'alimentation de 0 V vers la cible, généralement 5 à 15 V, tout en surveillant une rampe de courant linéaire. De petites étapes de cycle de service de 1 à 2 % suivent. Une véritable signature de saturation est un genou vers le haut : la rampe s'incurve vers le haut avec une pente plus raide. La sonnerie est différente, apparaissant comme une ondulation sinusoïdale sur la rampe. Une pente qui s'aplatit signifie généralement une limitation du courant d'alimentation ou un auto-échauffement du shunt, et non une saturation. Réduire la résistance du shunt, en utilisant un shunt Kelvin à quatre fils et en gardant le fil de terre court, supprime la sonnerie.

Lors d'un événement de saturation, un condensateur peut initialement absorber le pic de tension. Une résistance contrôle ensuite le courant de charge et de décharge et dissipe l'énergie stockée sous forme de chaleur. Ce réseau protège le circuit de test pendant que l'opérateur enregistre le genou.

Vérifications des fiches techniques et tests de charge

L'examen de la fiche technique doit recouper deux chiffres séparément. Le tableau ci-dessous montre pourquoi une note globale peut induire en erreur.

Le courant nominal dépasse le pic calculé, la pièce semble donc acceptable à première vue. Le courant de saturation se situe en dessous du pic, de sorte que la pièce ne parvient pas à l'écran de saturation. Les concepteurs doivent comparer le seuil de chute d'inductance utilisé pour le courant de saturation aux conditions d'échauffement utilisées pour le courant nominal et confirmer que les deux courbes utilisent des conditions comparables.

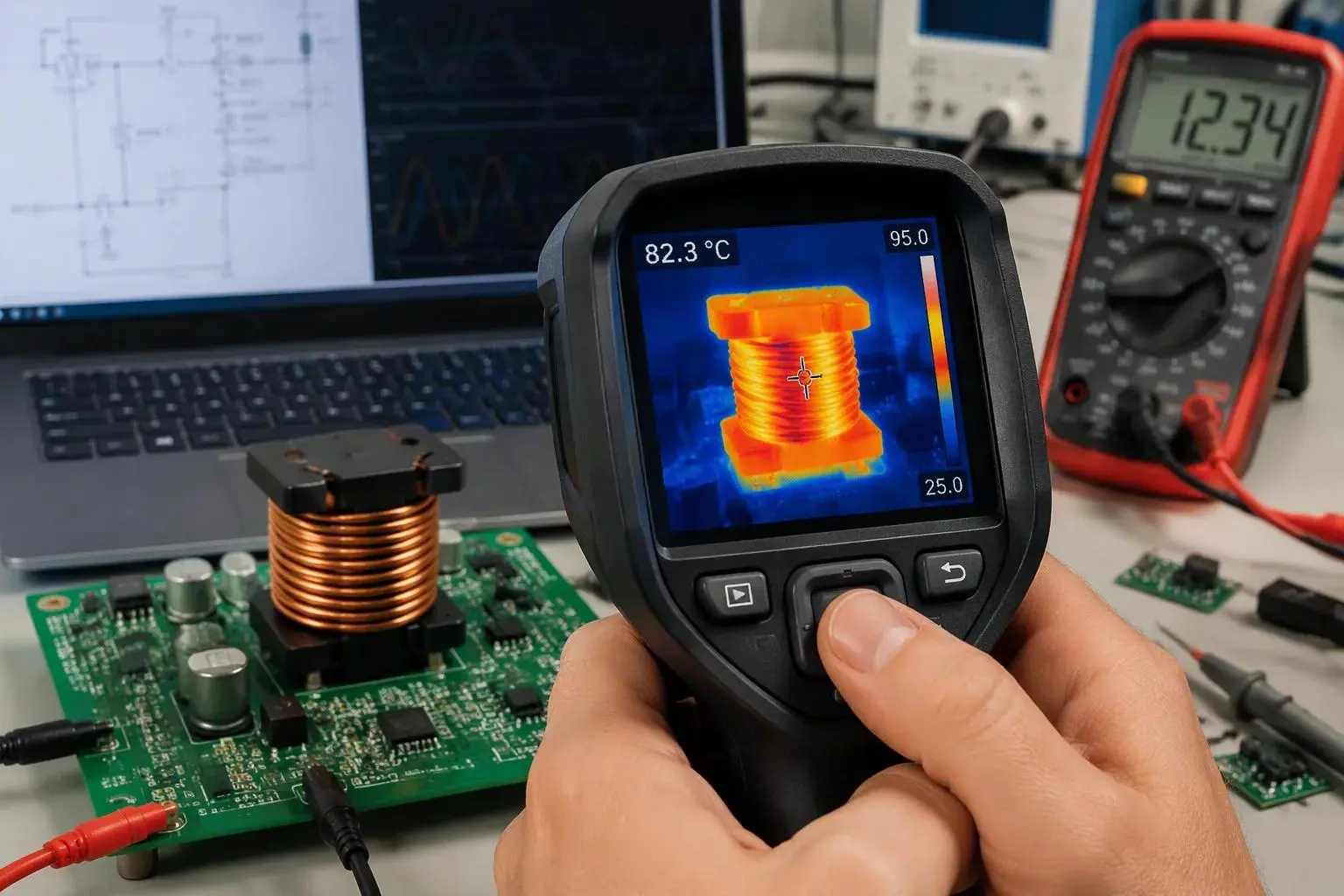

Un test de charge et de température ferme la boucle. L'ingénieur exécute le candidat sur le PCB cible dans des conditions de refroidissement réelles et enregistre la température des composants à l'état stable. Cette étape confirme la marge thermique et les caractéristiques de superposition DC dans l'enceinte réelle, pas seulement sur papier.

Quatre leviers contrôlent le courant de saturation et la chaleur dans un inducteur en forme de I : le matériau du noyau, la géométrie et l'espacement, la conception du bobinage et les conditions thermiques ou de fonctionnement. La mesure confirme la marge à chaque étape.

Une liste d'actions prioritaires maintient le travail ordonné :

1. Choisissez le matériau et la taille pour le courant de crête, en dimensionnant la marge par rapport aux pires conditions de courant crédibles.

2. Réglez les tours et l'espace pour fixer l'inductance sous charge.

3. Sélectionnez le fil pour une faible perte et une chaleur gérable.

4. Vérifiez avec un test de charge et de température.

Les concepteurs doivent traiter la saturation et la chaleur comme des variables liées. Un changement qui aide l’un à déplacer l’autre, les inductances de puissance méritent donc un examen conjoint. La même discipline s'applique à toute configuration de convertisseur DC-DC.
