Guide complet des inductances de mode commun pour la suppression du bruit EMI

À mesure que les systèmes électroniques deviennent de plus en plus petits, plus rapides et plus intégrés, les interférences électromagnétiques (EMI) sont devenues l'un des défis les plus courants auxquels sont confrontés les ingénieurs en matériel informatique. Qu'il s'agisse de concevoir des équipements d'automatisation industrielle, des alimentations à découpage, des systèmes de recharge pour véhicules électriques, des appareils de communication ou des convertisseurs d'énergie renouvelable, les ingénieurs doivent s'assurer que les bruits électriques indésirables n'affectent pas les performances du système ou n'empêchent pas les produits de répondre aux exigences de conformité CEM.

Parmi les nombreux composants passifs utilisés pour le contrôle du bruit, l' inducteur de mode commun joue un rôle essentiel. En supprimant le bruit de mode commun sans affecter de manière significative les signaux différentiels, il contribue à améliorer l'intégrité du signal, améliore la fiabilité du système et simplifie la conformité aux normes CEM internationales.

Contrairement à de nombreux articles qui se concentrent uniquement sur la définition de base d'un inducteur de mode commun, ce guide adopte une perspective d'ingénierie pratique. Nous discuterons du fonctionnement des inductances de mode commun, des endroits où elles doivent être utilisées, de la comparaison des différentes structures et des facteurs que les ingénieurs doivent évaluer avant de sélectionner un composant. Tout au long de l'article, des technologies associées telles que la self de mode commun, la self de mode commun EMI, la self de mode commun EMC, l'inductance de puissance, l'inductance CMS, l'inductance traversante et d'autres solutions magnétiques seront également présentées le cas échéant.

Que vous développiez un nouveau produit ou optimisiez une conception existante, la compréhension des caractéristiques des inductances de mode commun peut améliorer considérablement la compatibilité électromagnétique tout en réduisant les risques de conception lors du développement du produit.

Qu'est-ce qu'un inducteur de mode commun ?

Un inducteur de mode commun, souvent appelé self de mode commun, est un composant magnétique conçu pour supprimer les interférences électromagnétiques de mode commun tout en permettant au courant différentiel souhaité de passer avec une impédance minimale.

Contrairement aux inductances classiques qui stockent principalement de l'énergie, une inductance de mode commun est destinée à filtrer les bruits indésirables générés par les circuits de commutation, les convertisseurs de puissance, les interfaces de communication ou les sources électromagnétiques externes.

Le principe de fonctionnement est relativement simple. Deux enroulements sont enroulés autour d'un noyau magnétique commun. En fonctionnement normal, les courants différentiels circulant dans les enroulements génèrent des champs magnétiques dans des directions opposées, les obligeant à s'annuler. En conséquence, le signal différentiel subit très peu d’impédance.

Cependant, lorsque du bruit de mode commun apparaît sur les deux conducteurs avec le même sens du courant, les champs magnétiques se renforcent mutuellement, produisant une inductance beaucoup plus élevée. Cette impédance accrue empêche efficacement le bruit haute fréquence de se propager dans le circuit.

En raison de ce comportement unique, les inductances en mode commun sont devenues des composants standard dans :

1. Filtres d'entrée d'alimentation CA

2. Systèmes d'alimentation CC

3. Alimentations à découpage

4. Équipement de recharge pour véhicules électriques

5. Systèmes de contrôle industriels

6. Infrastructures de communication

7. Electronique médicale

8. Convertisseurs d'énergie renouvelable

9. Appareils électroniques grand public

Contrairement à une inductance de puissance ordinaire, qui stocke principalement l'énergie dans des convertisseurs DC-DC, une inductance de mode commun est spécifiquement optimisée pour la suppression du bruit électromagnétique.

Pourquoi EMI est devenu un défi plus grand que jamais

Les équipements électroniques fonctionnent aujourd’hui à des fréquences de commutation nettement plus élevées que les produits conçus il y a seulement dix ans. Une efficacité accrue se fait souvent au prix d’une augmentation des émissions électromagnétiques.

Plusieurs facteurs contribuent à cette tendance.

Premièrement, les fréquences de commutation des alimentations modernes continuent d’augmenter. Les dispositifs en nitrure de gallium (GaN) et en carbure de silicium (SiC) permettent aux convertisseurs de fonctionner à des centaines de kilohertz, voire à plusieurs mégahertz. Des fronts de commutation plus rapides génèrent des spectres EMI plus larges qui peuvent facilement se coupler aux circuits environnants.

Deuxièmement, les équipements sont devenus plus compacts. Les composants sont rapprochés, augmentant la capacité parasite et le couplage inductif. Un bruit autrefois localisé peut désormais se propager dans l’ensemble d’un système.

Troisièmement, davantage de produits électroniques doivent coexister dans des environnements partagés. Les usines industrielles, les hôpitaux, les installations de télécommunications, les véhicules électriques et les maisons intelligentes contiennent tous de nombreux systèmes électroniques fonctionnant simultanément. Une lutte efficace contre le bruit n’est donc plus une option.

Enfin, les réglementations mondiales en matière de CEM continuent d'évoluer. Les fabricants souhaitant accéder au marché international doivent s’assurer que leurs produits satisfont à des exigences de plus en plus strictes en matière d’émissions conduites et rayonnées.

Ces développements expliquent pourquoi les selfs de mode commun EMI et les selfs de mode commun CEM sont devenues des composants standard dans la conception de circuits modernes plutôt que des ajouts optionnels.

Comment fonctionne un inducteur en mode commun ?

Comprendre le mécanisme de fonctionnement aide les ingénieurs à prendre de meilleures décisions de conception au lieu de sélectionner des composants uniquement en fonction des valeurs d'inductance.

Une self de mode commun typique se compose de deux enroulements identiques partageant un noyau magnétique.

Dans des conditions normales de fonctionnement :

1. Le courant entre dans un enroulement.

2. Le courant de retour traverse le deuxième enroulement.

3. Leur flux magnétique s’annule presque complètement.

4. Le signal de puissance utile passe avec une perte minimale.

Lorsqu'une interférence de mode commun apparaît :

1. Le bruit circule dans la même direction à travers les deux enroulements.

2. Le flux magnétique s’additionne.

3. L'inductance augmente considérablement.

4. Les interférences haute fréquence rencontrent une impédance élevée.

5. L’énergie sonore est fortement réduite avant d’atteindre les circuits sensibles.

Ce principe de fonctionnement permet à un composant de faire la distinction entre les signaux électriques utiles et les interférences indésirables sans nécessiter de circuits actifs complexes.

L'efficacité d'un inducteur en mode commun dépend de plusieurs facteurs de conception, notamment :

1. Matériau de base

2. Symétrie d'enroulement

3. Inductance de fuite

4. Perméabilité du noyau

5. Fréquence de fonctionnement

6. Caractéristiques de saturation

7. Stabilité de la température

Ces caractéristiques expliquent pourquoi les produits conçus pour l'automatisation industrielle peuvent différer considérablement des solutions d'inducteurs automobiles ou des composants magnétiques de qualité communication.

Principaux types d'inductances de mode commun

Tous les inducteurs de mode commun ne conviennent pas à toutes les applications. Différentes structures sont optimisées pour différents environnements d'exploitation, méthodes d'installation et courants nominaux.

Inductances de mode commun à trou traversant

La self de mode commun traversante traditionnelle reste largement utilisée dans les équipements industriels en raison de son excellente résistance mécanique et de sa capacité de courant élevée.

Par rapport aux appareils montés en surface, les composants traversants offrent généralement :

1. Meilleure résistance aux vibrations

2. Noyaux magnétiques plus gros

3. Capacité de courant plus élevée

4. Durée de vie plus longue dans les environnements difficiles

5. Dissipation thermique plus facile

On les retrouve fréquemment dans :

1. Alimentations industrielles

2. Systèmes UPS

3. Servomoteurs

4. Variateurs de fréquence

5. Équipement d'automatisation robuste

De nombreux fabricants combinent également ces conceptions avec les technologies Through Hole Inductor pour des solutions complètes de filtrage de puissance.

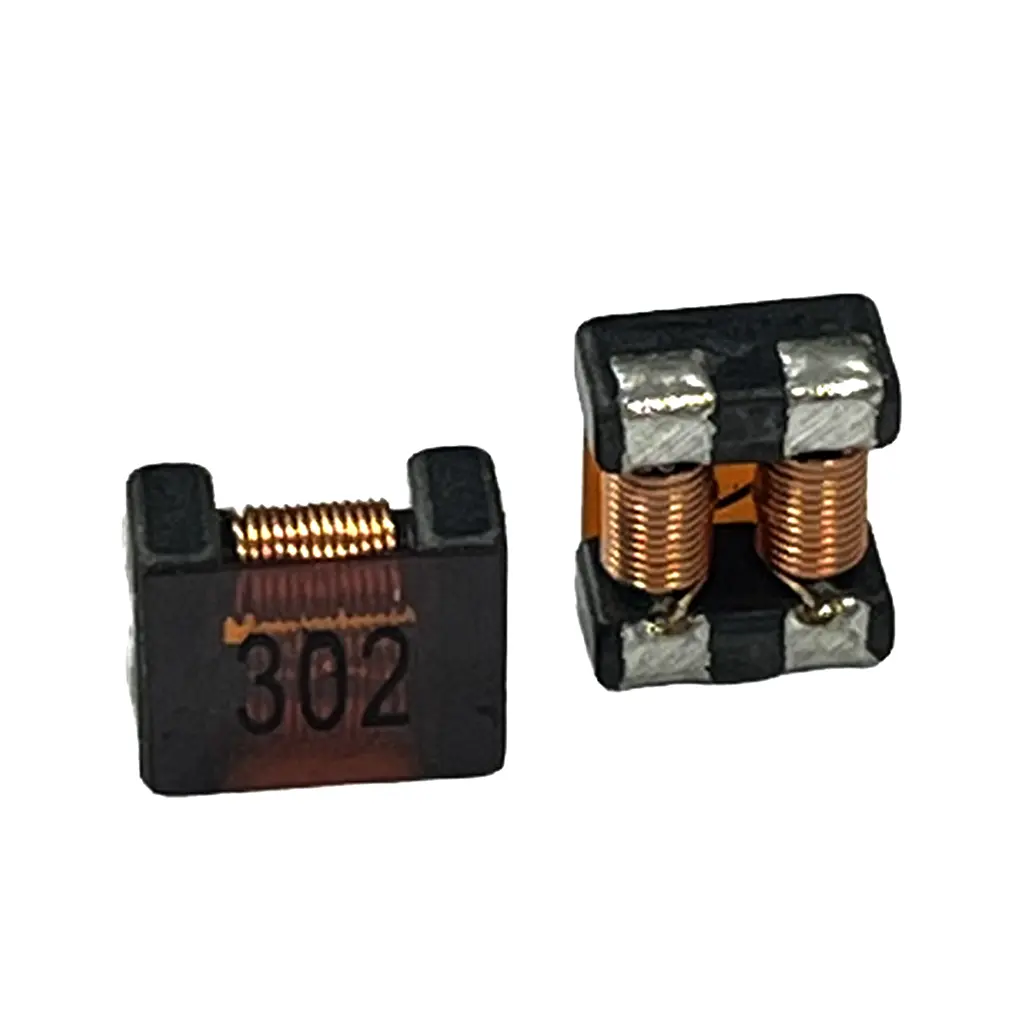

Inductances de mode commun CMS

Alors que l’électronique continue de rétrécir, les produits SMD Common Mode Choke deviennent de plus en plus importants.

Le montage en surface offre plusieurs avantages pratiques :

1. Assemblage automatisé de PCB

2. Coût de montage réduit

3. Encombrement compact

4. Amélioration de la cohérence de la production

5. Compatibilité de fabrication à grande vitesse

Les techniques modernes de fabrication d'inducteurs CMS permettent également une excellente cohérence dimensionnelle tout en maintenant des performances électriques stables.

Les applications typiques incluent :

1. Electronique grand public

2. Appareils domestiques intelligents

3. Modules de communication

4. Produits IdO

5. Matériel médical portatif

Bien que physiquement plus petites que les versions traversantes, de nombreuses selfs de mode commun CMS modernes offrent une excellente suppression sur une large plage de fréquences.

Selfs toroïdales en mode commun

La self toroïdale en mode commun est largement reconnue pour son efficacité magnétique exceptionnelle.

Son chemin magnétique fermé minimise le flux de fuite tout en maximisant le couplage magnétique entre les enroulements.

Les principaux avantages comprennent :

1. Excellente suppression des EMI

2. Faible fuite magnétique

3. Haute efficacité

4. Inductance stable

5. Bruit acoustique réduit

En raison de ces caractéristiques, les structures toroïdales sont fréquemment sélectionnées pour :

1. Convertisseurs industriels

2. Équipements pour les énergies renouvelables

3. Onduleurs solaires

4. Systèmes de batteries haute puissance

5. Entraînements à moteur

Les ingénieurs combinent souvent des solutions d'inductances toroïdales avec des filtres en mode commun lors de la conception de systèmes complets de suppression des interférences électromagnétiques.

Inductances de mode commun en ferrite

La ferrite reste l’un des matériaux magnétiques les plus couramment utilisés dans les filtres anti-interférences électromagnétiques.

Une self en mode commun en ferrite fournit :

1. Haute perméabilité

2. Excellentes caractéristiques haute fréquence

3. Faibles pertes de noyau

4. Performances électriques stables

5. Bon rapport qualité-prix

Les matériaux ferrite sont particulièrement efficaces pour supprimer le bruit conduit généré par les circuits de commutation à grande vitesse.

Selfs de mode commun nanocristallines

Pour les applications nécessitant une perméabilité exceptionnellement élevée et une suppression supérieure des basses fréquences, les selfs nanocristallines en mode commun deviennent de plus en plus populaires.

Par rapport aux matériaux ferrites conventionnels, les noyaux nanocristallins offrent généralement :

1. Perméabilité initiale plus élevée

2. Meilleure atténuation des basses fréquences

3. Densité de flux de saturation plus élevée

4. Réduction des pertes de base

5. Stabilité améliorée de la température

Ces caractéristiques les rendent particulièrement adaptés pour :

1. Systèmes d'énergie renouvelable

2. Grands transformateurs industriels

3. Electronique de puissance à courant élevé

4. Équipement connecté au réseau

Bien qu'elle ne soit pas nécessaire pour chaque application, la technologie nanocristalline est devenue une option importante dans les environnements EMI exigeants.

Inductance de mode commun vs self de mode différentiel

L'un des malentendus les plus courants parmi les nouveaux ingénieurs est de supposer qu'une self en mode commun et une self en mode différentiel remplissent la même fonction.

Bien que les deux composants contribuent à la réduction des interférences électromagnétiques, ils ciblent des types d’interférences complètement différents.

Une inductance de mode commun supprime le bruit qui apparaît simultanément sur les deux conducteurs par rapport à la terre. Ce type d'interférence provient souvent d'une capacité parasite à l'intérieur des appareils de commutation ou des convertisseurs de puissance à grande vitesse.

Une self à mode différentiel, quant à elle, supprime le bruit circulant dans des directions opposées entre deux conducteurs. Le bruit différentiel est généralement généré par l'ondulation du courant de commutation et le fonctionnement du convertisseur.

Dans la conception pratique des filtres, les ingénieurs combinent fréquemment les deux composants. Un filtre EMI d'entrée complet peut inclure :

1. Starter en mode commun

2. Starter en mode différentiel

3. X condensateurs

4. Condensateurs Y

5. Solutions supplémentaires de self de puissance

6. Mise à la terre optimisée du PCB

Plutôt que des technologies concurrentes, ces composants se complètent pour obtenir une suppression complète des interférences électromagnétiques.

Paramètres clés que les ingénieurs doivent évaluer avant la sélection

La sélection d'une inductance en mode commun ne doit jamais être basée uniquement sur la valeur de l'inductance. Un composant qui fonctionne bien dans une application peut ne pas répondre aux exigences d'une autre si des conditions de fonctionnement critiques sont négligées.

L’un des premiers paramètres à considérer est le courant nominal. L'inducteur doit résister au courant de fonctionnement continu maximum sans entraîner la saturation du noyau magnétique. Une fois la saturation survenue, l'impédance chute fortement et le composant perd une grande partie de sa capacité de suppression du bruit. Pour les applications impliquant des entraînements de moteur, des convertisseurs de puissance ou des équipements industriels, le choix d'une self de mode commun à courant élevé avec une marge de courant adéquate est souvent l'approche la plus sûre.

The operating frequency range is equally important. Different magnetic materials exhibit different impedance characteristics across the frequency spectrum. Ferrite cores typically perform well at high frequencies, while nanocrystalline materials offer stronger attenuation at lower frequencies. Matching the core material to the dominant noise frequency can significantly improve filter effectiveness.

Mechanical considerations should also not be overlooked. PCB space, mounting method, thermal conditions, and vibration requirements all influence the final component choice. Compact consumer electronics may favor SMD Common Mode Chokes, whereas industrial control systems often rely on larger through-hole designs for enhanced mechanical stability and current handling.

Finally, engineers should evaluate long-term reliability rather than focusing solely on initial electrical specifications. Core material consistency, winding precision, insulation quality, and manufacturing control all contribute to stable performance throughout the product's service life. Selecting a reliable Inductor Manufacturer with proven experience in magnetic component production can reduce variability between production batches and improve overall product reliability.

Applications of Common Mode Inductors Across Different Industries

One of the main reasons the Common Mode Inductor has become a standard component in modern electronic systems is its versatility. While the basic operating principle remains the same, the design priorities often vary depending on the application environment, electrical characteristics, and regulatory requirements.

Rather than selecting a common mode inductor solely by inductance value, experienced engineers evaluate how the component will perform under real operating conditions. Current level, switching frequency, ambient temperature, installation space, and EMC standards all influence the final design.

The following industries illustrate why different common mode inductor structures continue to evolve alongside advances in power electronics.

Switching Power Supplies

Switching power supplies are among the largest sources of conducted EMI because power MOSFETs and wide-bandgap semiconductor devices switch at extremely high speeds. Fast voltage transitions generate common mode currents that travel through parasitic capacitance into the AC input line.

Installing a properly selected EMI Common Mode Choke at the power input helps reduce these unwanted currents before they propagate through the electrical system.

Engineers typically combine the choke with X capacitors, Y capacitors and other filtering components to form a complete line filter. In compact power supplies, a Power Inductor may also be used alongside the common mode choke to improve converter stability while reducing differential ripple.

Applications include:

1. AC-DC power supplies

2. Industrial switching power supplies

3. Adapter power supplies

4. LED driver power supplies

5. Telecom power systems

Équipement d'automatisation industrielle

Les usines modernes s'appuient largement sur des équipements de commutation haute fréquence tels que des contrôleurs PLC, des servomoteurs, des systèmes robotiques et des variateurs de moteur. Ces systèmes fonctionnent souvent en continu dans des environnements électriques exigeants où les bruits conduits et rayonnés peuvent interférer avec les équipements à proximité.

Une self de mode commun à courant élevé soigneusement sélectionnée améliore la stabilité du système en réduisant les interférences conduites sur les lignes d'alimentation et de signal.

Les équipements industriels ont également tendance à nécessiter des composants capables de fonctionner sur une large plage de températures tout en conservant une inductance stable sous charge continue. C'est l'une des raisons pour lesquelles de nombreux fabricants continuent de choisir des solutions d'inductances traversantes et des noyaux magnétiques plus grands pour les applications industrielles.

Les applications courantes incluent :

1. Entraînements à fréquence variable (VFD)

2. Contrôleurs de servomoteurs

3. Armoires de contrôle PLC

4. Robots industriels

5. Systèmes de vision industrielle

6. Équipement d'automatisation d'usine

Véhicules électriques et électronique automobile

L’électronique automobile est devenue beaucoup plus complexe au cours de la dernière décennie. Les véhicules électriques intègrent désormais de nombreux convertisseurs haute puissance, systèmes de gestion de batterie, chargeurs embarqués, convertisseurs DC-DC et unités de commande de moteur dans un espace relativement compact.

Chaque convertisseur de commutation devient une source potentielle d'interférences électromagnétiques.

Pour garantir un fonctionnement stable, les concepteurs intègrent fréquemment des solutions d'inductance automobile, d'inductance de puissance automobile et de starter de mode commun automobile dans tout le véhicule.

Par rapport à l’électronique industrielle, les composants automobiles sont confrontés à des défis supplémentaires :

1. Larges plages de températures de fonctionnement

2. Vibrations continues

3. Humidité élevée

4. Longue durée de vie

5. Réglementations CEM strictes

6. Exigences de fiabilité élevées

De nombreux projets automobiles spécifient donc des composants magnétiques conformes aux exigences de qualification AEC-Q200. Des matériaux magnétiques stables, une symétrie précise des enroulements et une isolation fiable deviennent tout aussi importants que les performances électriques.

Les applications automobiles typiques incluent :

1. Chargeurs embarqués

2. Systèmes de gestion de batterie

3. Convertisseurs DC-DC

4. Modules de recharge pour véhicules électriques

5. Systèmes de direction électriques

6. Réseaux de communication automobiles

Systèmes d'énergie renouvelable

Les onduleurs solaires, les systèmes de stockage par batterie et les convertisseurs d'énergie éolienne fonctionnent dans des conditions de haute tension et de courant élevé tout en commutant en continu tout au long de la journée.

Ces applications génèrent un bruit conduit important en raison des courants de commutation importants et des topologies de convertisseur complexes.

Pour les équipements d'énergie renouvelable, les ingénieurs choisissent souvent des solutions d'inductance toroïdale en mode commun, d'inductance de stockage d'énergie et d'inductance de puissance à courant élevé qui combinent une excellente efficacité magnétique avec de faibles pertes dans le noyau.

Les équipements typiques d’énergie renouvelable comprennent :

1. Onduleurs solaires

2. Convertisseurs photovoltaïques

3. Systèmes de stockage d'énergie par batterie

4. Équipement PCS

5. Convertisseurs d'énergie éolienne

6. Infrastructure de recharge

À mesure que la densité de puissance des systèmes d’énergie renouvelable continue d’augmenter, la demande de composants magnétiques plus performants devrait croître régulièrement.

Medical Electronics

Medical devices require not only reliable electrical performance but also exceptionally low electromagnetic emissions.

Diagnostic equipment, patient monitoring systems and laboratory instruments often operate alongside highly sensitive electronic circuits. Even relatively small amounts of conducted noise may influence measurement accuracy.

For this reason, compact SMD Common Mode Choke solutions are frequently used inside medical equipment where PCB space is limited while EMC performance remains critical.

Communication Equipment

Modern communication hardware continues moving toward higher transmission speeds.

Servers, optical communication equipment, industrial Ethernet devices and wireless infrastructure all rely on clean power delivery to maintain signal integrity.

A properly designed Ferrite Common Mode Choke helps suppress conducted interference before it reaches sensitive communication circuits, reducing packet loss and improving overall system stability.

How to Choose the Right Common Mode Inductor

Although many products may share similar inductance values, they can perform very differently in actual applications. Selecting the right component requires balancing electrical performance, mechanical design and long-term reliability.

The first consideration should always be the application itself rather than the catalog specification.

Evaluate the Noise Source

Before selecting any magnetic component, engineers should identify where the interference originates.

Questions worth considering include:

1. Is the dominant noise common mode or differential mode?

2. Which switching device generates the interference?

3. What is the switching frequency?

4. Which regulatory standard must be satisfied?

Understanding the noise source allows the filter to be designed more efficiently instead of relying on oversized components.

Select an Appropriate Core Material

Core material largely determines impedance characteristics across different frequency ranges.

Ferrite materials remain suitable for many commercial products because they provide stable high-frequency performance.

Nanocrystalline cores are increasingly selected where stronger low-frequency attenuation or higher permeability is required.

For very high current applications, material saturation characteristics become particularly important.

Confirm Rated Current

Choosing an undersized component can lead to magnetic saturation during normal operation.

Once saturation occurs:

1. Inductance decreases sharply.

2. Noise suppression performance deteriorates.

3. Temperature rise increases.

4. EMC performance becomes inconsistent.

Selecting a High Current Common Mode Choke with sufficient operating margin helps maintain stable performance throughout the product lifecycle.

Consider Installation Method

Mechanical structure directly affects manufacturing efficiency.

For automated PCB production, SMD Inductor solutions generally offer faster assembly and smaller footprints.

Industrial equipment requiring higher current capacity or stronger mechanical reliability often continues to use Through Hole Inductor designs.

The installation method should therefore match both electrical requirements and manufacturing processes.

Evaluate Thermal Performance

Temperature influences magnetic permeability, winding resistance and insulation reliability.

Applications operating inside enclosed cabinets or high-power converters should include adequate thermal margin when selecting magnetic components.

Designers should avoid selecting components based solely on room-temperature specifications.

PCB Layout Considerations for Better EMI Performance

Even the highest quality Common Mode Choke cannot compensate for poor PCB layout.

EMI performance depends on both component selection and circuit implementation.

Several design principles consistently improve filter effectiveness.

First, place the common mode choke as close as possible to the power entry point. Preventing noise from spreading across the PCB is usually more effective than attempting to suppress it later.

Second, minimize loop area. Larger current loops increase magnetic radiation and reduce filter performance.

Third, maintain symmetry between differential conductors. Unequal trace lengths may increase leakage inductance and reduce common mode attenuation.

Fourth, separate noisy switching circuits from sensitive analog or communication circuits whenever possible.

Finally, ensure grounding strategies are planned during the early stages of PCB design rather than after EMC testing reveals problems.

In practice, successful EMC performance is rarely achieved through one component alone. It results from the combined optimization of magnetic components, PCB layout, grounding, shielding and enclosure design.

Common Mistakes Engineers Should Avoid

Many EMC issues are caused not by component defects but by inappropriate selection or system-level design decisions.

One common mistake is choosing a component solely according to inductance value. While inductance is important, parameters such as rated current, saturation characteristics, impedance curve and operating frequency are equally significant.

Another frequent error involves ignoring temperature rise. Components tested under laboratory conditions may experience substantially higher temperatures inside enclosed industrial equipment.

Some designers also underestimate the influence of PCB routing. A well-designed EMC Common Mode Choke may provide limited improvement if noisy traces bypass the filter entirely.

It is also common to overlook manufacturing consistency. Differences in core material quality, winding accuracy and insulation processes can lead to noticeable variations between production batches. Working with an experienced Inductor Manufacturer capable of maintaining consistent manufacturing standards helps reduce these risks during mass production.

Finally, engineers sometimes apply identical filter designs across different products without evaluating each application's specific EMI characteristics. Although similar circuits may appear interchangeable, differences in switching frequency, cable length or enclosure construction can significantly affect overall EMC performance.

Why Manufacturing Quality Matters in Common Mode Inductor Performance

The electrical characteristics shown in a datasheet represent only one aspect of a Common Mode Inductor. In practical applications, long-term reliability depends just as much on manufacturing quality as on the initial design.

Two components may have identical nominal inductance values, yet perform differently after months or years of operation because of variations in materials, winding precision, insulation systems, or production consistency. For engineers developing industrial equipment, automotive electronics, or renewable energy systems, these differences can directly influence EMC performance, product reliability, and maintenance costs.

Several manufacturing factors deserve particular attention during supplier evaluation.

Core Material Consistency

The magnetic core determines how effectively a common mode inductor suppresses high-frequency interference. Variations in permeability, saturation characteristics, or core density can alter impedance across the operating frequency range.

Reliable manufacturers maintain strict control over raw material selection and incoming inspection to ensure consistent magnetic properties between production batches. This is particularly important for Ferrite Common Mode Choke and nanocrystalline designs used in demanding EMI environments.

For equipment expected to operate continuously over many years, consistent core quality helps maintain stable common mode inductance throughout the product lifecycle.

Winding Accuracy and Magnetic Balance

The effectiveness of a Common Mode Choke depends on the symmetry of its windings.

Even small differences between the two coils may increase leakage inductance, reduce common mode attenuation, or introduce unnecessary differential mode effects. Precision winding equipment and well-controlled manufacturing processes help ensure balanced electrical performance.

For high-frequency applications, maintaining accurate winding geometry becomes even more important because parasitic capacitance and leakage flux have a greater influence on EMI suppression.

Insulation Reliability

Many electronic systems operate under elevated voltages, high humidity, or frequent thermal cycling.

Reliable insulation between windings protects both electrical safety and long-term stability. High-quality insulation materials also reduce the risk of degradation caused by vibration, moisture, or repeated temperature changes.

This consideration is especially important for applications such as:

1. Industrial automation

2. EV charging equipment

3. Renewable energy converters

4. Medical power supplies

5. Communication infrastructure

Process Control During Production

Stable production processes are essential for maintaining consistent electrical performance.

Professional manufacturers typically implement quality control throughout multiple production stages, including:

1. Raw material inspection

2. Automated winding verification

3. Core assembly inspection

4. Electrical parameter testing

5. Hi-pot and insulation testing

6. Visual inspection

7. Final sampling before shipment

These procedures reduce variation between production lots and help ensure that every component performs as expected once integrated into customer equipment.

When Should You Consider a Custom Common Mode Inductor?

Standard catalog products satisfy the needs of many applications. However, certain projects require electrical or mechanical characteristics that are difficult to achieve with off-the-shelf components.

A Custom Common Mode Choke may provide better performance when engineers face challenges such as:

1. Limited PCB space

2. Higher current requirements

3. Unique mounting structures

4. Special impedance curves

5. Wide operating temperature ranges

6. Industry-specific EMC standards

Custom development also allows optimization of core materials, winding structures, insulation systems, and package dimensions according to the requirements of the final application.

For example, an EV charging module may prioritize high current capability and thermal performance, while a communication device may focus on minimizing parasitic capacitance and improving high-frequency attenuation. Although both products require common mode filtering, their design priorities differ considerably.

Working with an experienced Custom Inductor supplier early in the development process often shortens the design cycle by reducing repeated EMC testing and PCB redesign.

Common Mode Inductors and Other Magnetic Components

A common mode inductor rarely works in isolation. Modern electronic systems usually employ multiple magnetic components, each serving a different function within the power or signal path.

A complete design may include:

1. Power Inductor for energy storage

2. Integrated Inductor for compact DC-DC converters

3. Shielded Inductor for reduced magnetic radiation

4. Through Hole Inductor for high-current industrial applications

5. SMD Inductor for compact PCB layouts

6. Power Choke for differential filtering

7. Transformer assemblies for voltage conversion

Selecting the appropriate combination of components enables engineers to balance efficiency, thermal performance, EMC compliance, and available installation space.

As electronic systems continue to increase in power density, cooperation between different magnetic components becomes increasingly important.

Future Trends in Common Mode Inductor Technology

The next generation of electronic equipment places higher expectations on passive magnetic components than ever before.

Several industry trends are driving continuous innovation in Common Mode Inductor design.

Higher Switching Frequencies

L'adoption des technologies de semi-conducteurs GaN et SiC permet aux convertisseurs de fonctionner à des fréquences beaucoup plus élevées que les dispositifs au silicium conventionnels.

Bien que cela améliore l’efficacité et réduise la taille du système, cela augmente également les interférences électromagnétiques. Les futures conceptions de selfs de mode commun haute fréquence nécessiteront des matériaux de base améliorés, capables de maintenir une impédance stable sur des plages de fréquences plus larges.

Densité de puissance plus élevée

Les alimentations électriques, l'électronique automobile et les équipements d'énergie renouvelable continuent de fournir plus de puissance dans des boîtiers plus petits.

Pour accompagner ces évolutions, les composants magnétiques deviennent plus compacts tout en conservant une capacité de courant élevée. La conception thermique améliorée et les techniques de bobinage optimisées resteront des domaines de développement clés.

Électrification et énergies renouvelables

Les véhicules électriques, les systèmes photovoltaïques, les installations de stockage de batteries et les infrastructures de recharge continuent de se développer dans le monde entier.

Ces applications nécessitent une self de mode commun automobile fiable, une inductance de mode commun de qualité véhicule et des composants magnétiques à courant élevé capables de fonctionner dans des conditions environnementales exigeantes.

À mesure que les systèmes de conversion de puissance deviennent plus sophistiqués, la demande de solutions avancées de suppression des interférences électromagnétiques continuera de croître.

Automatisation accrue dans la fabrication

La production moderne de composants magnétiques repose de plus en plus sur des équipements de bobinage automatisés, des systèmes d'inspection de précision et une gestion numérique de la qualité.

Une plus grande cohérence de fabrication profite aux clients en améliorant la stabilité électrique, en réduisant les variations de produits et en répondant aux exigences de production à grande échelle.

Choisir le bon partenaire de fabrication

La sélection des composants va au-delà du choix d’un numéro de pièce approprié. Le succès du projet à long terme dépend également des capacités du partenaire fabricant.

Lors de l'évaluation d'un fabricant d'inducteurs, les ingénieurs et les équipes d'achat prennent souvent en compte des facteurs tels que :

1. Expérience en développement de produits

2. Cohérence de la fabrication

3. Systèmes de gestion de la qualité

4. Assistance technique

5. Capacité de personnalisation

6. Capacité de production

7. Documentation technique

8. Stabilité de l’approvisionnement à long terme

Les projets impliquant l'automatisation industrielle, l'électronique automobile, les équipements de communication et les énergies renouvelables nécessitent souvent une collaboration technique continue plutôt que le simple achat de composants standard.

Pour cette raison, les entreprises préfèrent souvent travailler avec des fournisseurs capables de fournir à la fois des produits standards et des solutions magnétiques personnalisées.

Les fabricants proposant un large portefeuille, notamment l'inducteur de mode commun Gujing, l'inducteur de puissance Gujing, l'inducteur CMS Gujing, l'inducteur traversant Gujing, l'inducteur intégré Gujing et d'autres solutions de composants magnétiques Gujing, peuvent mieux prendre en charge les différentes étapes de développement de produits tout en simplifiant la gestion des fournisseurs pour les projets OEM et ODM.

Conclusion

À mesure que les produits électroniques deviennent plus puissants, plus compacts et plus interconnectés, le contrôle des interférences électromagnétiques est devenu un élément essentiel de la conception des circuits plutôt qu'une considération finale. Un inducteur de mode commun correctement sélectionné aide à supprimer le bruit conduit, améliore la compatibilité électromagnétique, protège les circuits sensibles et contribue à la fiabilité du système à long terme.

Choisir la bonne solution implique bien plus que comparer les valeurs d’inductance. Les ingénieurs doivent évaluer ensemble le courant nominal, la fréquence de fonctionnement, le matériau magnétique, les caractéristiques thermiques, la méthode d'installation et la qualité de fabrication pour garantir que le composant correspond aux conditions de fonctionnement réelles de l'application.

Que le projet implique l'automatisation industrielle, la conversion de puissance, les équipements de communication, les systèmes d'énergie renouvelable ou l'électronique automobile, la sélection de composants magnétiques fiables et la collaboration avec un fabricant d'inducteurs Gujing expérimenté peuvent simplifier le développement tout en améliorant la cohérence des produits.

Pour les applications nécessitant des produits standard ou des solutions magnétiques personnalisées, les portefeuilles couvrant l'inducteur de mode commun de Gujing, l'inducteur de puissance de Gujing, l'inducteur CMS de Gujing, l'inducteur automobile de Gujing, l'inducteur personnalisé de Gujing et d'autres inducteurs de Gujing offrent aux ingénieurs des options flexibles pour relever les défis CEM en constante évolution dans un large éventail d'industries.
