Pourquoi la tolérance des inductances à anneau de couleur et le DCR sont importants pour votre PCB

La tolérance et le DCR sont importants car ils affectent directement la précision, l'efficacité et la fiabilité du circuit dans l'assemblage de PCB. Une inductance à anneau coloré sert aux circuits de filtrage, de réglage et d'alimentation. Ces inducteurs ne sont pas interchangeables. Un inducteur avec une valeur lâche modifie la réponse en fréquence. Un inducteur avec un DCR élevé gaspille de l’énergie sous forme de chaleur. De tels inducteurs provoquent une distorsion du signal, une surchauffe et des assemblages défectueux. Chaque inducteur de la carte doit répondre à ses spécifications nominales. Les concepteurs qui ignorent les spécifications des inductances risquent des retouches coûteuses et des performances instables. Le bon choix d’inducteur évite ces pannes. Il maintient les circuits stables et efficaces. Une sélection appropriée commence toujours par la compréhension des deux paramètres.

Tolérance des inductances à anneau de couleur et bases de l'inductance

Que signifie la tolérance d'inductance

La tolérance d'inductance décrit la variation admissible par rapport à une valeur d'inductance nominale. Les fabricants expriment cette variation en pourcentage. Un inducteur de 100 µH avec une tolérance de ±10 % peut mesurer entre 90 µH et 110 µH. Cette plage affecte les performances du composant dans un circuit.

Une tolérance stricte coûte plus cher à produire. Une tolérance lâche permet d’économiser de l’argent mais introduit de l’incertitude. Les concepteurs doivent peser ces compromis pour chaque application.

Les classifications de tolérance courantes incluent M (± 20 %) et N (± 30 %). Ces codes apparaissent sur les fiches techniques et les étiquettes des composants. Les inducteurs de qualité militaire atteignent des tolérances beaucoup plus strictes. Le marron indique ±1 %, le vert indique ±0,5 % et le violet indique ±0,1 %. Les inducteurs ordinaires utilisent de l'or à ± 5 % et de l'argent à ± 10 %.

La série Color Ring Inductor de Gujing , y compris les modèles DLGA0510 et DLGA0410, démontre un contrôle de tolérance cohérent sur tous les lots de production. Ces inductances traversantes conviennent aux tâches de filtrage, de stockage d'énergie et de traitement du signal.

Lecture des bandes et des codes de tolérance

Une série de bandes codées par couleur communique la valeur d'inductance et la tolérance sur le corps du composant. La méthode de lecture dépend du nombre de bandes.

Pour une inductance à quatre bandes, les deux premières bandes sont des chiffres significatifs, la troisième bande est le multiplicateur et la quatrième bande indique la tolérance. Pour un inducteur à cinq bandes, les trois premières bandes sont des chiffres significatifs, la quatrième bande est le multiplicateur et la cinquième bande indique la tolérance.

Prenons un exemple à quatre bandes : jaune (4), violet (7), rouge (×100), or (5 %). Cela donne 47 × 100 = 4 700 µH avec une tolérance de 5 %. Un exemple à cinq bandes : rouge (2), violet (7), noir (0), marron (×10), or (5 %). Cela donne 270 × 10 = 2 700 µH avec une tolérance de 5 %.

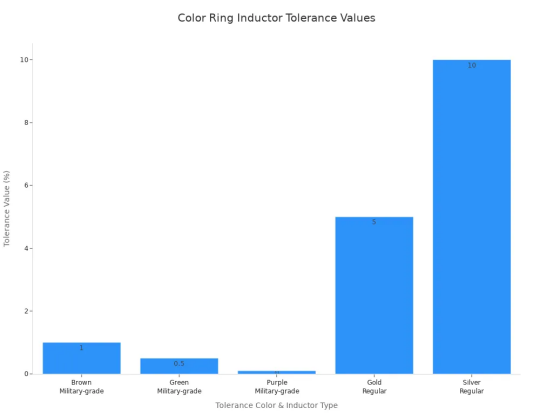

Le tableau ci-dessous résume les codes de couleur de tolérance pour une référence rapide.

La lecture correcte des bandes colorées évite les erreurs de montage. Une bande de tolérance mal lue envoie le mauvais inducteur à la ligne de production.

Comment la tolérance affecte les performances du circuit

Précision du filtrage et du réglage

La valeur d'inductance et la tolérance façonnent la réponse en fréquence de chaque circuit de filtrage et de réglage. Un filtre laisse passer ou bloque les signaux à des fréquences spécifiques. Ce comportement dépend de l'inductance exacte du circuit. Lorsque la valeur réelle s'écarte de l'inductance nominale, la fréquence de coupure évolue avec elle. Un circuit de réglage se comporte de la même manière. Le point de résonance se déplace et le circuit ne fonctionne plus comme prévu.

La fréquence de résonance dépend à la fois de l'inductance et de la capacité. Toute erreur dans l’un ou l’autre composant déplace le point de résonance. Les condensateurs varient généralement d'environ ±5 % à ±20 %. Les inducteurs varient fréquemment de ± 10 % ou plus. Ces écarts se combinent. La résonance réelle peut s'éloigner de plusieurs pour cent de la valeur prévue. Des composants de précision ou un réglage post-assemblage résolvent ce problème. Sans eux, le circuit dérive.

Un exemple pratique montre l’ampleur du problème. Un oscillateur de 1 MHz construit avec des composants de ± 10 % peut dériver entre environ 950 kHz et 1 050 kHz. Les systèmes de communication nécessitent souvent une précision au kilohertz. Cette déviation y est inacceptable. Les conceptions RF de précision incluent fréquemment des composants de réglage réglables pour compenser. Les effets de la température aggravent les choses. Les inducteurs à noyau de ferrite changent de perméabilité avec la température. La résistance parasite dans les inductances et la résistance série équivalente dans les condensateurs réduisent le facteur de qualité Q aux fréquences plus élevées. Cette réduction peut déplacer davantage la fréquence de résonance.

Une tolérance plus stricte est utile, mais elle a un coût. Dans les inductances RF, des tolérances telles que ±2 % à ±5 % deviennent difficiles à atteindre à mesure que la taille des composants diminue. Cette limitation affecte le rendement de fabrication et réduit la stabilité des performances. Cela influence également la précision avec laquelle les ingénieurs peuvent régler les circuits résonants.

Risques de rendement d’assemblage et de non-concordance

Les inadéquations de tolérance créent de réels problèmes sur la chaîne de production. Deux inducteurs du même lot peuvent se trouver aux extrémités opposées de leur plage de tolérance. Un circuit fonctionne. Le suivant échoue. Cette incohérence fait augmenter les taux de retouche et de rebut.

Un inducteur à anneau coloré avec une bande de tolérance lâche aggrave ce risque. La bande indique à l'assembleur la plage nominale, mais pas la valeur réelle de cette pièce spécifique. Une carte remplie d'inductances incompatibles peut réussir le test fonctionnel sur une unité et échouer sur une autre. Les ingénieurs passent ensuite du temps à déboguer un problème qui découle d’une variation des composants et non d’une erreur de conception.

Une tolérance adaptée à l'application réduit ces risques. Les circuits de réglage nécessitent une tolérance stricte. Les circuits de filtrage acceptent souvent des tolérances plus souples. Les concepteurs qui vérifient la bande de tolérance par rapport aux exigences du circuit détectent les inadéquations avant le début de la production. Cette étape protège le rendement de l'assemblage et maintient le comportement du circuit cohérent dans chaque unité.

Effets du DCR sur la perte de puissance et l'efficacité

DCR, chaleur et courant nominal

DCR est la résistance CC de l'enroulement de l'inducteur. Cette résistance provient du fil de cuivre à l'intérieur du composant. Un faible DCR minimise la perte de puissance et l’échauffement interne. La relation suit une règle simple : la puissance dissipée est égale au carré du courant multiplié par la résistance. Même quelques milliohms de résistance d'enroulement peuvent produire une chaleur importante lorsque l'inducteur transporte des dizaines ou des centaines d'ampères. La perte augmente avec le carré du courant.

Un DCR plus élevé signifie plus de chaleur. Plus de chaleur abaisse le courant nominal de sécurité. Un concepteur qui pousse un inducteur à anneau coloré au-delà de son courant nominal admissible peut déclencher une génération de chaleur, une saturation magnétique et une perte d'efficacité. Le composant peut échouer. Pour des performances fiables, les ingénieurs doivent prendre en compte le courant de saturation, l'échauffement et le matériau du noyau d'inductance lorsqu'ils comparent les inductances de puissance pour un convertisseur abaisseur ou élévateur.

La taille des composants joue ici un rôle majeur. La taille de l'inducteur CMS détermine le DCR, le courant nominal, la marge de saturation et la gestion de la chaleur. Un emballage plus petit ne peut pas dissiper la chaleur aussi efficacement. Cela limite également la section transversale de l’enroulement. Les enroulements à fil plat améliorent la densité de compactage des conducteurs. Cette conception permet une plus grande section transversale de conducteur ou un enroulement plus compact pour une conception donnée. Le résultat est un DCR inférieur et une perte de conduction réduite. Ces avantages sont particulièrement importants à courant élevé, car la perte de conduction évolue avec le carré du courant.

Les ingénieurs doivent examiner le DCR chaud, et pas seulement le DCR à température ambiante. Le DCR en fonction de la température augmente à mesure que le composant chauffe pendant le fonctionnement. Cette augmentation accroît encore les pertes. Réduire les mécanismes de perte est souvent plus efficace que d’essayer d’évacuer la chaleur une fois qu’elle est générée. Une résistance plus faible peut prendre en charge un courant thermique plus élevé dans une taille de boîtier donnée. Cette amélioration n'est valable que lorsque les exigences de saturation, d'augmentation de température, de disposition des circuits imprimés et de refroidissement sont également satisfaites.

La structure de bande moulée de Gujing dans la série DLGA offre une faible perte de noyau et un fonctionnement fiable dans des conditions de travail continues. La conception du ruban moulé améliore l’efficacité de l’assemblage et prend en charge la production automatisée.

Efficacité dans les conceptions d’alimentation

Le DCR entraîne directement la perte de conduction CC dans les composants magnétiques de l'alimentation électrique. La réduction du DCR est un objectif de conception essentiel pour tout convertisseur efficace. Cependant, le DCR n’est pas la seule source de pertes. Les pertes dans les enroulements CA dépendant de la fréquence dues aux effets de peau et de proximité contribuent également à l'augmentation de la température. Les courants de Foucault provenant des champs frangeants et des champs de fuite ajoutent des pertes supplémentaires. La perte de base ajoute une autre couche. La gravité de ces pertes dépend de la fréquence de commutation, de la forme d'onde du courant, de la géométrie du conducteur, de la répartition du champ, de la géométrie de l'espace, du matériau du noyau et de l'oscillation du flux.

À mesure que l'inductance augmente, les pertes de courant maximales au niveau du transistor de commutation diminuent. Ce changement améliore l’efficacité. Cependant, une inductance plus élevée peut augmenter les pertes dues à la résistance CC de la bobine et réduire l'efficacité. Les concepteurs doivent équilibrer ces effets concurrents.

L'optimisation du DCR doit être équilibrée avec les pertes dans les enroulements CA, les pertes dans le noyau, la marge de saturation et la structure thermique. La conception magnétique doit inclure un flux de chaleur à travers l'enroulement, le noyau, la base, le cuivre du PCB, le flux d'air et un chemin de dissipateur thermique en option. La conception d'inducteurs à courant élevé est un problème de conception thermique autant qu'un problème de conception magnétique. L'enroulement et le boîtier déterminent si le composant peut survivre à un courant continu dans le boîtier final.

Les ingénieurs doivent examiner la courbe d'inductance par rapport au courant continu et les courbes d'inductance par rapport au courant lors de la sélection. Ces courbes montrent comment l'inductance chute sous polarisation CC. Le pourcentage de chute d'inductance révèle la quantité perdue par le composant au courant de fonctionnement. Les concepteurs doivent également vérifier les courbes de polarisation CC pour connaître le comportement de saturation. Un examen minutieux du courant d'ondulation, du courant de crête et du courant efficace garantit que l'inductance répond aux exigences de l'application. L’ondulation actuelle affecte la perte du noyau et l’échauffement. Une sélection appropriée évite la perte d’efficacité et maintient l’alimentation stable.

Conséquences de l’ignorance de la tolérance et du DCR

Distorsion et instabilité du signal

Une tolérance hors spécifications entraîne une distorsion du signal, un désaccord et une instabilité du circuit. Une inductance avec une valeur en dehors de sa plage nominale décale la réponse en fréquence du circuit. Les filtres ne bloquent plus les bonnes fréquences. Les circuits d'accord s'éloignent de leur point de résonance cible. Le résultat est une qualité de signal dégradée et un comportement imprévisible.

Une bande de tolérance lâche introduit une incertitude dans chaque unité construite. Une planche peut fonctionner parfaitement. Le prochain pourrait échouer. Cette variation oblige les ingénieurs à passer du temps à déboguer les problèmes qui proviennent d'incohérences de composants et non de défauts de conception. Un contrôle strict des tolérances évite ces problèmes. Il maintient le comportement du circuit stable à chaque cycle de production.

Coûts de surchauffe et de reprise

Un DCR excessif entraîne une surchauffe, une défaillance des composants et des reprises coûteuses lors de l'assemblage du PCB. Pour obtenir une inductance plus élevée, les fabricants utilisent souvent des fils plus fins ou davantage de tours de bobinage. Ce choix de conception augmente la résistance CC de l'inducteur. Le DCR élevé augmente la perte de cuivre, en particulier la perte I²R. La perte I²R accrue provoque une grave surchauffe de l'inducteur. Cette surchauffe réduit également l’efficacité globale du circuit.

Le DCR dépendant de la température aggrave le problème. À mesure que le composant chauffe pendant le fonctionnement, sa résistance augmente encore. Cette augmentation accroît encore davantage les pertes. Un concepteur qui ignore cet effet peut spécifier un inducteur qui fonctionne sur le banc mais échoue sur le terrain. Le composant peut dépasser sa valeur nominale actuelle et subir des dommages permanents. Le remplacement des pièces défectueuses augmente les coûts et retarde la production.

Les certifications IATF 16949 et ISO 9001 de Gujing et la traçabilité complète des processus contribuent à prévenir ces problèmes. Ces systèmes garantissent que chaque inducteur répond à ses spécifications nominales avant expédition. Un contrôle qualité strict détecte les pièces non conformes avant qu'elles n'atteignent la chaîne de montage. Cette protection réduit les reprises, les rebuts et les pannes sur le terrain. Les concepteurs qui s'approvisionnent auprès de fournisseurs certifiés évitent les coûts cachés liés à des composants incohérents.

Sélection d'inductances à anneau de couleur pour l'assemblage de circuits imprimés

Adaptation de la tolérance aux besoins des applications

Les exigences de tolérance varient selon la fonction du circuit. Les circuits de réglage exigent une tolérance stricte car les petits décalages d'inductance désaccordent les réservoirs résonants. Un inducteur annulaire de couleur de ± 5 % convient à ces applications de précision. Les circuits de filtrage tolèrent des valeurs plus lâches. Une pièce de ±10 % ou ±20 % y fonctionne souvent bien. Les concepteurs doivent faire correspondre la bande de tolérance à la sensibilité du circuit. Cette étape évite des coûts inutiles et garantit des performances fiables.

La valeur nominale de l'inductance guide la sélection initiale. Les ingénieurs vérifient ensuite que la plage de tolérance reste dans les limites acceptables pour l'application. Un réservoir résonant conçu pour 100 µH peut accepter 95 µH à 105 µH. Un inducteur ±5% répond à ce besoin. Une partie de ±20 % ne le fait pas. La vérification de la tolérance par rapport aux exigences du circuit avant de finaliser la nomenclature évite les reprises et protège le rendement de l'assemblage.

Choisir le DCR et la cote actuelle

La sélection DCR implique des compromis. Une résistance CC inférieure nécessite un fil plus épais. Ce choix augmente la taille et le coût du package. À des fréquences de commutation plus élevées, la résistance AC peut atteindre 1,5 à 3 fois la valeur DC. Les pertes de base augmentent également avec la fréquence. Les concepteurs doivent évaluer ces facteurs ensemble.

La cote actuelle nécessite une attention particulière à plusieurs paramètres. La valeur nominale du courant thermique diffère de la valeur nominale du courant de saturation. Les ingénieurs doivent vérifier les deux. Une règle générale de conception réduit le courant de saturation de 25 % en dessous du courant de crête le plus défavorable lorsque la température ambiante reste inférieure à 50 °C. Au-dessus de 70°C, déclasser de 35 %. Le courant continu produit une perte d'enroulement. Le courant d'ondulation ajoute des pertes CA. Le courant efficace détermine le chauffage total.

Un exemple pratique montre pourquoi les conditions des fiches techniques sont importantes. Un convertisseur abaisseur de 12 V à 3,3 V/5 A utilisait une inductance de 10 µH évaluée à un courant de saturation de 5,2 A et un DCR de 28 mΩ. La pièce a fonctionné à 78°C tandis que la planche est restée à 45°C. La perte de cœur à 500 kHz a atteint 340 mW, soit près de trois fois la valeur de la fiche technique. Le passage à un inducteur DCR de 10 µH, 6,5 A, 18 mΩ avec noyau composite a réduit les pertes et abaissé la température à 52°C.

Gujing propose des services OEM/ODM soutenus par plus de 20 000 formulations de noyaux magnétiques. La société propose une personnalisation pour des valeurs d'inductance, des dimensions ou des performances électriques spécifiques. Ces inductances prennent en charge un assemblage de PCB efficace dans de nombreuses applications.
La tolérance façonne la précision du circuit et le rendement de l’assemblage. Le DCR façonne l’efficacité et les performances thermiques. Les concepteurs doivent vérifier l'inducteur par rapport aux besoins de l'application avant de finaliser la nomenclature. Vérifiez que la valeur de l'inductance correspond au calcul de la fiche technique IC. Confirmez que le courant de saturation dépasse le courant de crête d'au moins 30 %. Confirmez que le courant thermique dépasse le courant de charge continu d'au moins 20 %. Choisissez le DCR le plus bas autorisé en fonction du budget et de la taille. Vérifiez que la fréquence d'auto-résonance reste bien au-dessus de la fréquence de fonctionnement. Chaque inducteur doit s'adapter à l'empreinte du circuit imprimé et dissiper correctement la chaleur. Équilibrez les performances, le coût et la disponibilité. Un inducteur bien choisi maintient le circuit imprimé stable, efficace et fiable à chaque cycle de production.
