Pourquoi les inductances compatibles sont toujours importantes pour le filtrage EMI

 Les inductances compatibles jouent un rôle crucial dans le filtrage des interférences électromagnétiques en façonnant le comportement du circuit et en garantissant la conformité réglementaire. Des études récentes montrent que les matériaux du noyau d'inductance et les choix de conception influencent directement l'efficacité énergétique et l'intégrité du signal dans les circuits modernes.

· Les noyaux de ferrite et de poudre de fer aident à maintenir l'efficacité et à réduire les pertes.

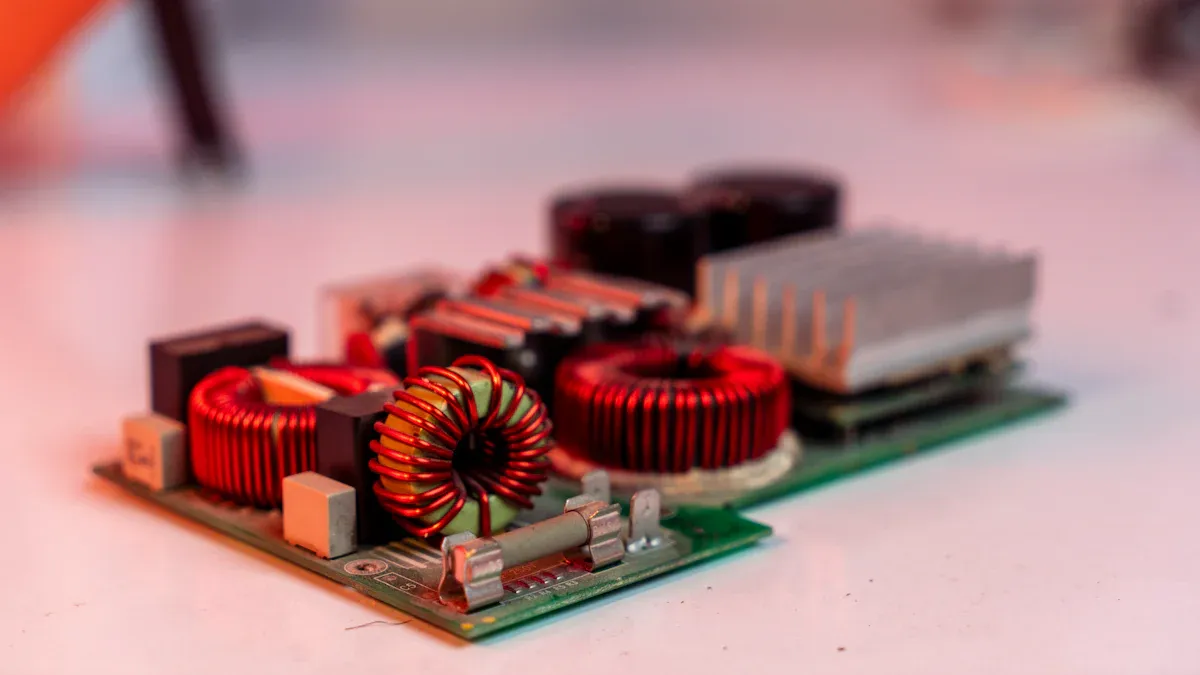

· Les conceptions toroïdales et basées sur des bobines améliorent les performances dans les environnements à haute fréquence, ce qui renforce la suppression des interférences électromagnétiques.
·  La sélection des bonnes inductances garantit que les circuits fonctionnent de manière fiable et répondent à des normes strictes.

Que sont les inductances compatibles dans le filtrage EMI

Définir la compatibilité des filtres EMI

Les inducteurs compatibles constituent l'épine dorsale des filtres EMI efficaces. Ces composants doivent correspondre aux exigences électriques et mécaniques du circuit pour garantir une suppression fiable des interférences. La compatibilité signifie bien plus que simplement s’intégrer dans un circuit imprimé. Cela implique d'aligner les caractéristiques de l'inductance sur les besoins spécifiques du filtrage EMI, tels que la plage de fréquences cible, la gestion du courant et l'intégration avec d'autres composants de filtre.

Les fabricants spécifient la compatibilité des inducteurs utilisés dans les filtres EMI en tenant compte de plusieurs facteurs importants :

· La valeur d'inductance doit s'aligner sur la bande de fréquence de bruit cible pour garantir une impédance efficace.

· Les valeurs de courant, y compris la saturation et le RMS, sont cruciales pour prévenir la saturation du cœur et gérer l'élévation thermique.

· La résistance CC a un impact sur l'efficacité et la génération de chaleur dans l'étape de filtrage.

· La fréquence d'auto-résonance doit dépasser la fréquence de bruit la plus élevée pour maintenir un comportement inductif.

· La taille du boîtier, le style de montage et l'efficacité du blindage affectent à la fois les performances électriques et l'intégration mécanique.

Remarque : les ingénieurs doivent toujours vérifier que la fréquence de résonance propre de l'inducteur se situe au-dessus de la fréquence préoccupante la plus élevée. Cela garantit que le filtre continue de bloquer les interférences plutôt que de les laisser passer.

Les inductances compatibles doivent également fonctionner de manière transparente avec les condensateurs de filtrage. Ce partenariat permet de créer un filtre passe-bas ou de mode commun qui bloque les interférences indésirables tout en permettant le passage des signaux souhaités. Dans les applications d'alimentation électrique, l'inductance appropriée empêche les émissions électromagnétiques rayonnées et assure la conformité aux normes réglementaires.

Paramètres clés pour la suppression des EMI

Les performances des filtres EMI dépendent de plusieurs paramètres électriques clés. Chaque paramètre influence la manière dont le filtre bloque les interférences et maintient l'intégrité du signal.

· L'inductance affecte la capacité de stockage d'énergie de l'inducteur et détermine la capacité du filtre à supprimer le bruit.

· Le facteur de qualité (Q) indique l'efficacité. Un Q plus élevé signifie des pertes plus faibles et de meilleures performances dans les filtres EMI.

· Le courant nominal détermine le courant maximum que l'inducteur peut gérer sans surchauffer ni saturer le noyau.

· La capacité distribuée a un impact sur la stabilité. Une capacité plus faible conduit à de meilleures performances dans les applications haute fréquence.

Le tableau ci-dessous résume l'impact de ces paramètres sur les performances du filtre EMI :

Dans les applications réelles, les ingénieurs sélectionnent des inductances compatibles qui répondent à toutes ces exigences. Ils prennent en compte le type d'interférence, comme les interférences conduites ou rayonnées, et choisissent des filtres qui répondent aux défis spécifiques de leurs conceptions. Lorsque les filtres utilisent les bons inducteurs, ils obtiennent une suppression fiable des interférences et restent conformes aux normes industrielles.

Facteurs critiques lors du choix du bon inducteur de filtre EMI

Valeur d'inductance et tolérance

La valeur de l'inductance constitue un facteur principal dans les filtres EMI. Il détermine l'impédance à différentes fréquences, ce qui affecte directement la capacité du filtre à réduire les bruits indésirables. Des valeurs d'inductance plus élevées améliorent la suppression aux fréquences élevées. Des valeurs inférieures peuvent nécessiter une capacité supplémentaire pour atteindre le niveau de filtrage souhaité. Les ingénieurs doivent sélectionner des inductances avec des valeurs d'inductance précises pour répondre aux exigences de leurs circuits.

La variation de tolérance joue également un rôle important dans les performances du filtre EMI. De petites discordances peuvent augmenter la perte d’insertion et provoquer une ondulation dans la bande passante. Dans les filtres d’ordre supérieur, des tolérances strictes sont nécessaires pour maintenir les performances. Les différences d'impédance peuvent créer des réflexions qui dégradent la qualité du signal. Un réglage précis devient essentiel pour éviter les ondulations et garantir une suppression fiable des interférences.

Courant nominal et saturation

Le courant nominal définit le courant maximum qu'un inducteur peut gérer sans surchauffe ni saturation. Les filtres EMI doivent utiliser des inductances dont les valeurs nominales correspondent ou dépassent le courant d'entrée maximum. Cela évite les pannes dues à des conditions de surintensité. Le tableau ci-dessous montre l'impact de la classification actuelle sur la sélection des filtres dans différentes applications :

La saturation du noyau présente plusieurs risques dans les filtres EMI. Lorsque la saturation se produit, l'inductance s'effondre, entraînant une augmentation de l'ondulation du courant et une défaillance du filtre. Les risques d’emballement thermique surviennent à mesure que les pertes augmentent, provoquant des températures plus élevées et une saturation plus précoce. Les formes d'onde de sortie déformées affectent la stabilité des formes de courant. Le comportement magnétique non linéaire augmente les interférences, ce qui complique le respect de limites strictes.

Matériau de base et pertes

La sélection du matériau de base influence les pertes et la suppression des interférences électromagnétiques. Les noyaux de ferrite offrent des solutions économiques pour les fréquences de 150 kHz à 30 MHz. Les noyaux nanocristallins offrent une densité de flux de saturation plus élevée et de meilleures performances haute fréquence. Les noyaux métalliques amorphes offrent d'excellentes propriétés pour les applications spécialisées. Les ingénieurs doivent choisir des matériaux de base qui minimisent les pertes et répondent aux exigences de leurs filtres EMI.

Les pertes de noyau ont un impact sur la suppression des interférences électromagnétiques et l'efficacité du circuit. Les inducteurs moulés contiennent un flux magnétique, minimisant les fuites et empêchant les interférences avec les circuits sensibles. Une faible résistance CC entraîne moins de perte d'énergie sous forme de chaleur, améliorant ainsi l'efficacité globale. Un blindage magnétique supérieur réduit les interférences électromagnétiques dans les PCB densément emballés.

Réponse en fréquence et impédance

Les caractéristiques de réponse en fréquence sont essentielles pour les filtres EMI dans les applications RF et de puissance. Les ingénieurs doivent prendre en compte la valeur d'inductance, le facteur Q, la fréquence de résonance propre, la résistance CC, le courant nominal, la tolérance, la capacité parasite et la taille du boîtier. Ces spécifications déterminent dans quelle mesure le filtre supprime les interférences et maintient l'intégrité du signal.

L'adaptation d'impédance entre les inductances et les condensateurs est cruciale pour les performances du filtre. Des impédances mal adaptées peuvent réduire considérablement l’efficacité du filtre. Les ingénieurs doivent garantir une bonne adaptation d'impédance lors de la conception et de l'installation des filtres EMI. Cette pratique permet de bloquer les interférences et de maintenir la qualité du signal.

· L'adaptation d'impédance est cruciale pour les performances du filtre.

· Des impédances mal adaptées peuvent entraîner une réduction significative de l'efficacité du filtre.

· Une bonne adaptation d'impédance doit être assurée lors de la conception et de l'installation des filtres d'impédance.

Taille, montage et efficacité

Les contraintes de taille et de montage affectent la sélection d'inducteurs compatibles dans des conceptions compactes. Les ingénieurs doivent choisir des méthodes de montage adaptées aux exigences de leurs filtres EMI et de leurs applications. Le tableau ci-dessous présente les méthodes de montage courantes et leurs utilisations :

Des inducteurs efficaces et de haute qualité prennent en charge les conceptions compactes modernes et l'efficacité énergétique. Les inducteurs de puissance sont essentiels pour une transmission efficace de l'énergie, minimisant les pertes d'énergie lors du transfert d'énergie électrique. La sélection d'inductances de puissance de haute qualité peut entraîner des réductions significatives des coûts d'exploitation pour les entreprises. Les inducteurs efficaces minimisent les pertes d'énergie pendant le fonctionnement, ce qui est essentiel pour maintenir l'efficacité dans diverses applications. Dans les véhicules électriques, des inducteurs de puissance efficaces peuvent réduire considérablement les pertes d’énergie, prolongeant ainsi l’autonomie. Dans les smartphones, ils contribuent à prolonger la durée de vie de la batterie et à réduire la génération de chaleur. Les inducteurs à noyau de ferrite gèrent l'énergie électrique en la stockant et en la libérant efficacement, ce qui minimise les pertes. La perméabilité magnétique élevée des noyaux de ferrite est cruciale pour garantir un fonctionnement fluide dans les applications haute fréquence.

Les ingénieurs doivent sélectionner des inductances compatibles qui répondent aux exigences des filtres EMI, prennent en charge l'adaptation d'impédance et s'adaptent aux contraintes de taille et de montage de leurs conceptions. Ces choix garantissent une suppression fiable des interférences, le respect des normes et un fonctionnement efficace dans les appareils modernes.

Guide étape par étape pour choisir le bon filtre EMI

Identifier les exigences EMI et de conformité

Les ingénieurs et les amateurs doivent commencer par comprendre les exigences de filtrage de leurs conceptions. Les normes réglementaires fixent la base des niveaux d’interférence acceptables. Le processus d’identification de ces exigences comporte plusieurs étapes :

1. Effectuez des tests de pré-conformité pour détecter rapidement les problèmes EMI potentiels.

2. Élaborer un plan de test décrivant les normes, l'équipement et les critères d'acceptation.

3. Préparez le produit dans son mode de fonctionnement prévu.

4. Installez l'équipement de test et le produit selon le plan.

5. Exécutez des tests, surveillez les résultats et enregistrez toute anomalie.

6. Analysez les données de test pour confirmer la conformité.

7. Générez un rapport détaillant les procédures et les résultats.

8. Mettre en œuvre des actions correctives en cas de pannes.

9. Refaites le test après avoir apporté les corrections.

Analyser les besoins des circuits et des systèmes

Avant de choisir le bon filtre EMI, les ingénieurs doivent analyser les caractéristiques du circuit et du système. Les facteurs clés comprennent :

· Types de bruit, tels que les interférences en mode commun et en mode différentiel.

· Gammes de fréquences de fonctionnement.

· Notes actuelles pour l'application.

· Performance thermique sous charge.

· Exigences spécifiques à l'application, y compris les normes de sécurité et les limites de courant de fuite.

La sélection du bon matériau de base est également importante. La ferrite convient à la plupart des applications de 150 kHz à 30 MHz. Les noyaux nanocristallins offrent une densité de flux de saturation plus élevée et de meilleures performances haute fréquence. Les noyaux métalliques amorphes offrent d'excellentes propriétés pour les exigences de filtrage spécialisées.

Faire correspondre les spécifications de l'inducteur à l'application

L'adaptation des spécifications de l'inducteur à l'application garantit une suppression efficace des interférences. Le tableau ci-dessous met en évidence l'impact des différentes spécifications sur le filtrage EMI :

Choisir le bon filtre EMI au début du cycle de conception évite des révisions coûteuses. Les ingénieurs doivent prendre en compte la fréquence de fonctionnement, les niveaux de courant et la configuration des filtres électromagnétiques passifs. Ne pas aligner les spécifications sur les besoins de l'application peut entraîner une suppression du bruit inadéquate et une chute de tension accrue.

Évaluer les données et la qualité du fabricant

L'examen des données du fabricant permet de confirmer que les inducteurs répondent aux exigences de filtrage. Les critères importants comprennent :

Des inducteurs de haute qualité améliorent la fiabilité des filtres EMI dans les applications exigeantes.

Tester et valider la sélection de l'inducteur

Les tests et la validation confirment que les filtres EMI choisis répondent à toutes les exigences. Les meilleures pratiques incluent :

1. Identifiez les sources de bruit et leurs gammes de fréquences.

2. Sélectionnez des composants de haute qualité avec des spécifications appropriées.

3. Placez les filtres à proximité des sources de bruit pour minimiser les émissions électromagnétiques rayonnées.

4. Minimisez les effets parasites en utilisant des traces courtes et directes de PCB.

5. Utilisez un blindage pour réduire davantage les interférences.

6. Testez les performances du filtre avec des analyseurs de spectre et des analyseurs de réseau.

7. Ajustez la configuration selon vos besoins pour un filtrage optimal.

Tip: Always match inductors with capacitors to create effective passive emi filters. This combination blocks unwanted interference and ensures compliance with standards.

Checklist for Choosing the Right EMI Filter:

· Define filtering requirements and compliance standards.

· Analyze circuit noise and system needs.

· Match inductor specs to the application and configuration.

· Review manufacturer data for quality and fit.

· Test and validate filter performance in real-world conditions.

Common Pitfalls in EMI Filter Inductor Selection

Overlooking Frequency and Impedance

Many engineers make the mistake of not considering the full frequency range when designing emi filters. Filters that do not target the right frequencies allow interference to pass through, reducing the effectiveness of filtering. Impedance mismatches between filters and other components can also weaken suppression. When filters do not match the system’s impedance, interference can reflect back into the circuit, causing unexpected noise and performance issues. Engineers should always verify that filters block interference across the required frequency spectrum.

Ignoring Core Saturation and Losses

Core saturation and losses often go unnoticed during emi filter selection. When the core material saturates, the filter loses its ability to block interference. This leads to increased current ripple and possible filter failure. High core losses generate heat, which can damage filters and nearby components. Engineers must select filters with core materials that handle the expected current without saturating. They should also consider losses to maintain reliable filtering in all applications.

Mismatched Inductance or Current Rating

Selecting filters with the wrong inductance or current rating can cause serious problems. Mismatched inductance may result in voltage overshoots that exceed the breakdown voltage of sensitive components. Parasitic inductance can create ringing, which generates additional interference and disrupts nearby systems. Filters with insufficient current ratings may overheat or fail during operation. Increased switching losses can occur, leading to prolonged periods of high voltage and current. Engineers must match the inductance and current rating of filters to the needs of their applications to ensure effective filtering and circuit reliability.

Neglecting Size or Mounting Constraints

Some engineers focus only on electrical properties and ignore physical constraints. Filters that do not fit the available space or mounting method may not perform as intended. Poor mounting can lead to mechanical stress, reduced heat dissipation, and even filter failure. Engineers should always consider the size and mounting requirements of filters, especially in compact or high-density applications.

Using Generic or Incompatible Inductors

L'utilisation d'inductances génériques ou incompatibles dans les filtres EMI conduit souvent à un filtrage insuffisant et à une augmentation des interférences. Les filtres conçus sans tenir compte des besoins spécifiques de l'application peuvent manquer d'isolation adéquate entre les circuits. Négliger les effets du courant d’appel, les surtensions ou la nécessité d’une protection ESD peut compromettre les performances des filtres. Les ingénieurs doivent éviter de sélectionner des filtres uniquement en fonction de leur taille ou de leur coût. Au lieu de cela, ils doivent choisir des filtres adaptés aux exigences uniques de leurs applications pour garantir une suppression fiable des interférences.

Astuce : Un examen attentif des erreurs courantes peut aider les ingénieurs à éviter des erreurs de conception coûteuses et à obtenir une suppression efficace des interférences électromagnétiques.

Les erreurs les plus courantes dans la sélection du filtre EMI incluent :

1. Filtrage insuffisant

2. Manque d'isolation entre les circuits

3. Négliger les effets du courant d’appel

4. Ignorer les surtensions

5. Ne pas utiliser de diodes de protection ESD

6. Choisir la mauvaise inductance pour l'application

7. Ignorer les marges de notation actuelles

8. Surplombant le DCR

9. Sélection basée uniquement sur la taille

Impact réel des inducteurs compatibles et incompatibles

Succès des filtres EMI dans les alimentations électriques

Des études de cas révèlent comment les inductances compatibles transforment les filtres EMI dans les applications d'alimentation électrique. Les ingénieurs sélectionnent souvent des inducteurs qui correspondent aux exigences électriques et mécaniques de leurs filtres. Cette sélection minutieuse conduit à une suppression fiable des interférences et à une conformité améliorée. Le filtre EMI de l'alimentation électrique DOREXS en est un bon exemple. Les ingénieurs ont observé une fiabilité et des performances améliorées après l'intégration d'inducteurs compatibles. Ces filtres maintenaient un fonctionnement stable et répondaient aux normes réglementaires. Les applications concrètes montrent que les conceptions de filtres robustes guident les ingénieurs vers des solutions efficaces.

· Les inducteurs compatibles améliorent la fiabilité du filtre.

· Les filtres atteignent les niveaux de performances souhaités dans les applications d'alimentation électrique.

· Les ingénieurs développent des solutions conformes en s'appuyant sur des études de cas réussies.

Défaillance du filtre due à des inducteurs incompatibles

Les inductances incompatibles provoquent souvent des pannes de filtre dans les applications de filtres EMI. Les ingénieurs négligent parfois des paramètres clés, tels que la valeur d'inductance ou le courant nominal. Les filtres peuvent laisser passer les interférences, entraînant des problèmes de bruit et de non-conformité réglementaire. Un cas concernait un filtre d’alimentation utilisant un inducteur générique. Le filtre n'a pas réussi à bloquer les interférences, ce qui a entraîné un fonctionnement instable et une augmentation du bruit. Les ingénieurs ont remplacé l'inducteur par un modèle compatible, qui a rétabli un filtrage et une conformité appropriés.

Leçons tirées des applications sur le terrain

Les applications sur le terrain enseignent aux ingénieurs de précieuses leçons sur les filtres EMI. Les ingénieurs apprennent que les inductances compatibles jouent un rôle essentiel dans le blocage des interférences et le maintien de l'intégrité du signal. Les filtres doivent répondre aux besoins de leurs applications pour garantir un fonctionnement fiable. Les ingénieurs qui analysent les échecs et les succès du monde réel développent de meilleures conceptions de filtres. Ils évitent les erreurs courantes et sélectionnent des inductances prenant en charge un filtrage robuste.

Astuce : les ingénieurs doivent toujours examiner les études de cas et les données de terrain avant de sélectionner des inductances pour les filtres EMI. Cette pratique permet d’éviter les interférences et garantit la conformité dans les applications exigeantes.

Inducteurs compatiblesrestent essentiels pour un filtrage EMI efficace et la conformité réglementaire. Les ingénieurs qui suivent un processus de sélection structuré obtiennent une efficacité énergétique, une intégrité du signal et une suppression EMI fiable.

· Examiner les exigences du circuit

· Correspond aux spécifications de l'inducteur

· Valider avec les données du fabricant

L'application de ces étapes aide les ingénieurs à créer des filtres robustes et à éviter les erreurs courantes. Une suppression fiable des interférences électromagnétiques commence par une sélection minutieuse des composants.

FAQ

Qu'est-ce qui rend une inductance compatible pour le filtrage EMI ?

Un inducteur devient compatible lorsque ses propriétés électriques et mécaniques correspondent aux besoins du circuit. Les ingénieurs vérifient l'inductance, le courant nominal, le matériau du noyau et la réponse en fréquence pour garantir une suppression EMI fiable.

Comment le type d’inducteur affecte-t-il les performances du filtre EMI ?

Différents types d'inducteurs, tels que les puces toroïdales ou multicouches, offrent des avantages uniques. Les inducteurs toroïdaux réduisent les fuites et prennent en charge le filtrage haute fréquence. Les inductances à puce multicouches s'adaptent aux conceptions compactes et offrent des performances stables.

Pourquoi les ingénieurs doivent-ils faire correspondre les inductances avec les condensateurs dans les filtres EMI ?

Faire correspondre les inductances avec les condensateurs crée des filtres efficaces. Ce couplage bloque les interférences indésirables et permet aux signaux souhaités de passer. Les ingénieurs obtiennent une suppression optimale en sélectionnant des composants qui se complètent.

L'utilisation d'un inducteur générique peut-elle provoquer une défaillance du filtre EMI ?

Oui. Les inducteurs génériques peuvent manquer de valeurs nominales appropriées ou de matériaux de base appropriés. Ils ne parviennent souvent pas à bloquer les interférences, ce qui entraîne un fonctionnement instable et des problèmes de réglementation.

Quel est le rôle du matériau de base dans la suppression des interférences électromagnétiques ?

Le matériau du noyau détermine la perte et la réponse en fréquence. Les noyaux de ferrite conviennent à la plupart des filtres EMI. Les métaux nanocristallins et amorphes gèrent des fréquences plus élevées et réduisent les pertes. Les ingénieurs sélectionnent les matériaux de base en fonction des besoins de l'application.
