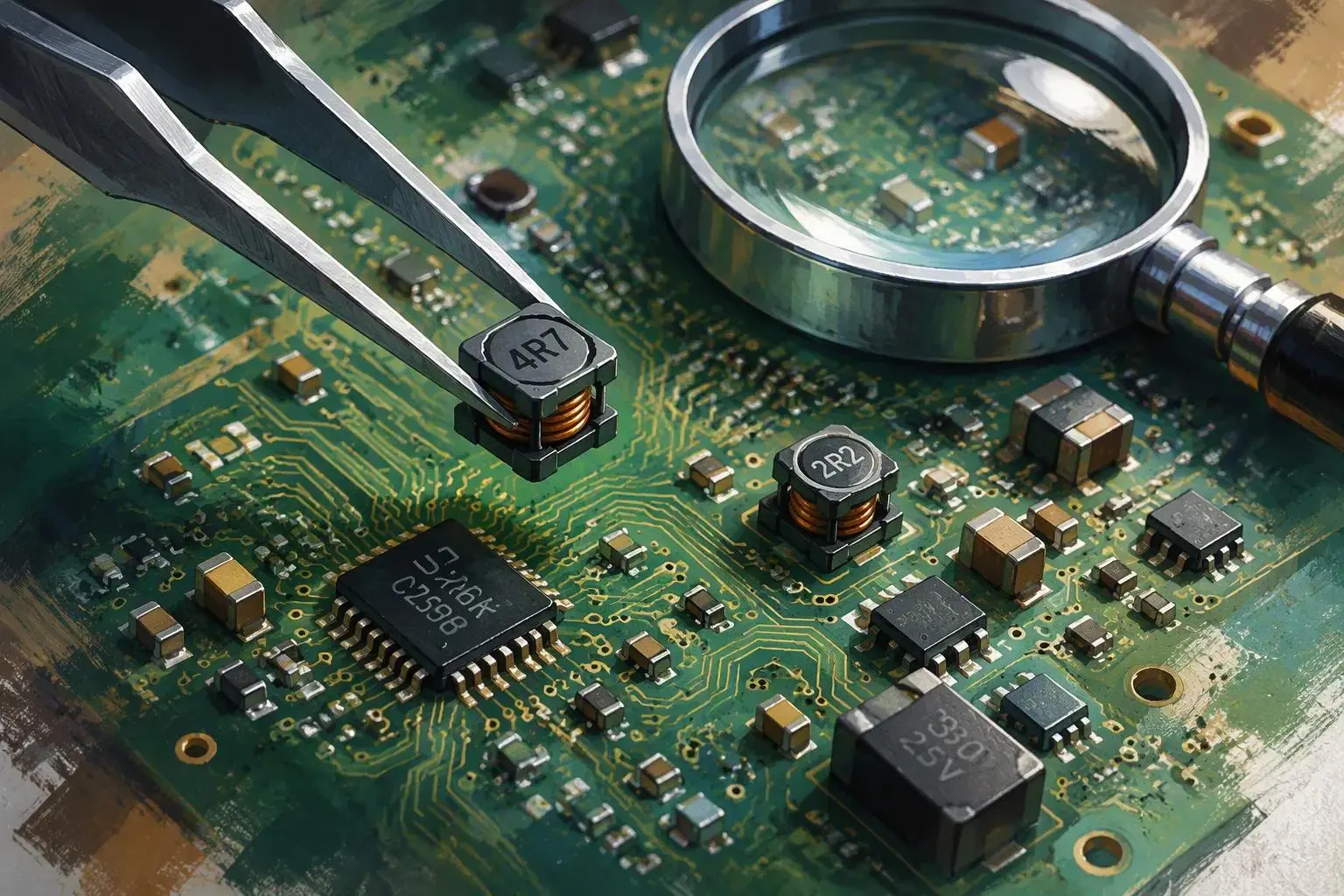

Comment lire les codes de marquage des inducteurs CMS rapidement et avec précision

 La lecture de codes numériques sur une inductance CMS nécessite trois éléments de base : des chiffres de base en microhenries (μH), un multiplicateur et la lettre "R" comme point décimal.

· 1R0 = 1,0 µH

· 4R7 = 4,7 µH

· 100 = 10 μH

Les techniciens inspectent chaque inducteur CMS pour vérifier la disposition des cartes. Les bases de données standard clarifient les valeurs des inducteurs CMS lors de l'assemblage. Maîtriser la sélection des inductances CMS et savoir comment choisir une inductance CMS aide les ingénieurs à placer la bonne inductance dans les appareils modernes. Des tests précis garantissent que chaque inducteur fonctionne de manière fiable.

Décodage des codes numériques des inductances CMS

Les composants plus grands impriment généralement des marquages ​​numériques directement sur leur boîtier supérieur. Ces marquages ​​révèlent des paramètres électroniques essentiels sans nécessiter de mesures physiques.

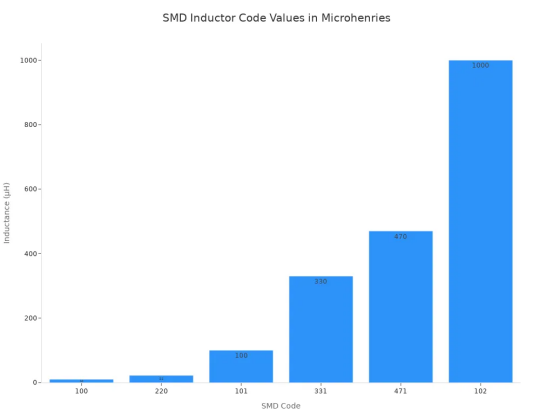

Règles du code d'inductance CMS à 3 chiffres

Les fabricants marquent fréquemment les composants standard à l'aide de trois chiffres numériques. Cette notation normalise les valeurs des inductances CMS sur les lignes mondiales de fabrication électronique.

Chiffres significatifs et multiplicateurs

Le système à trois chiffres utilise une règle mathématique simple :

· Deux premiers chiffres : représentent les principaux chiffres de base significatifs.

· Troisième chiffre : Agit comme un multiplicateur de puissance de dix ($10^x$).

· Tolérance standard : indique généralement une tolérance de composant standard de 5 %.

Décodage des valeurs de base Microhenry (μH)

Les techniciens décodent un code numérique à trois chiffres en prenant les deux premiers chiffres comme numéro de base. Ils multiplient cette valeur de base par 10 élevée à la puissance du troisième chiffre. Ce calcul donne le résultat final en microhenries (µH). Par exemple, un code « 470 » équivaut à 47 µH, tandis que « 102 » équivaut à 1 000 µH.

Systèmes de marquage de précision à 4 chiffres

Les composants de haute précision exigent une plus grande précision numérique sur les circuits imprimés. Les fabricants appliquent des marquages ​​à quatre chiffres pour spécifier des tolérances plus strictes et des valeurs exactes.

Conversion de valeur à haute tolérance

Les systèmes à quatre chiffres développent les règles de base à trois chiffres. Les trois premiers caractères établissent des chiffres significatifs. Le quatrième caractère fournit le pouvoir multiplicateur.

Exemples de codes à quatre chiffres

Un ingénieur lit un code d'inductance CMS à quatre chiffres en conservant les trois premiers chiffres. Un code indiquant "1000" équivaut à 100 µH, car 100 $ \times 10^0 = 100$. Un marquage « 1001 » signifie 1 000 µH (100 $ \times 10^1$). Cette disposition précise permet une lecture précise pour les conceptions d'inductances CMS de haute qualité.

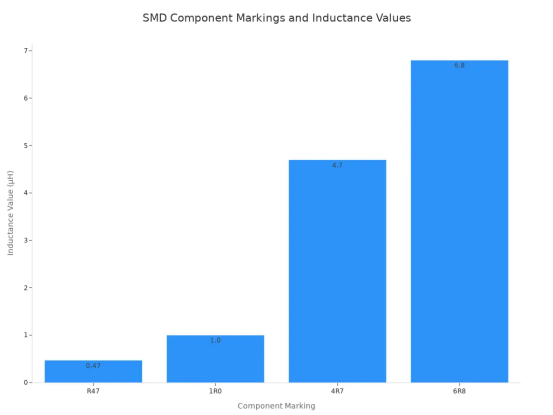

La convention du point décimal "R"

Les inductances inférieures à 10 µH nécessitent une désignation décimale. Les codes numériques utilisent la lettre « R » pour représenter cette position du point décimal.

Valeurs fractionnaires de Microhenry

Le caractère « R » agit directement comme un point décimal dans les étiquettes des composants à faible inductance. Ce format évite les erreurs dues au marquage de petits points lors de l’inspection optique automatisée.

Exemples de placement sous-microhenry

Un petit inducteur CMS marqué "R47" fournit 0,47 µH d'inductance. Un inducteur CMS de milieu de gamme avec "4R7" fournit 4,7 µH. Les techniciens déchiffrent rapidement ces valeurs d'inductance CMS pour confirmer le placement correct de la disposition. Chaque inductance d'une carte d'alimentation joue un rôle essentiel. Comprendre le marquage de chaque inductance permet de maintenir une fiabilité totale du circuit.

Marquages ​​alphanumériques avancés et tolérances

Les concepteurs de circuits impriment souvent des lettres supplémentaires sur les boîtiers des composants. Ces caractères indiquent des limites de performances strictes et des systèmes d'unités spécialisés.

Suffixes des lettres de tolérance

Les suffixes de lettres précisent dans quelle mesure un inducteur CMS s'écarte de sa valeur d'inductance nominale. Les ingénieurs vérifient ces codes de suffixe pour garantir un fonctionnement précis du circuit.

Tolérances des lettres standard (J, K, M)

Les lettres de tolérance standard apparaissent directement après les codes numériques sur le boîtier du composant. Chaque lettre majuscule représente un pourcentage de marge spécifique :

Par exemple, un technicien lit une inductance de puissance de 10 µH marquée « 100K » comme ayant une tolérance de variance de 10 %. La valeur réelle de cet inducteur est comprise entre 9,0 µH et 11,0 µH.

Classifications de tolérance stricte

Les circuits haute fréquence nécessitent un comportement précis des composants. Les fabricants spécialisés utilisent des lettres supplémentaires telles que « B » (±0,1 nH), « C » (±0,2 nH) ou « D » (±0,5 %) pour les normes de tolérance ultra-serrées. Ces tolérances strictes protègent les réseaux de filtres sensibles contre les changements de fréquence inattendus.

Systèmes de désignation Nanohenry (nH)

Les applications haute fréquence exigent de minuscules valeurs d'inductance inférieures à la plage microhenry. Les fabricants utilisent des systèmes de notation nanohenry pour marquer avec précision ces pièces miniatures.

Règle clé : La lettre "N" représente à la fois l'unité nanohenry et la position du point décimal sur les minuscules composants.

Utilisation de "N" pour les nanohenries décimales

Les packages physiques plus petits ne peuvent pas contenir de longs nombres décimaux sur leurs surfaces supérieures. Les concepteurs remplacent la lettre « N » pour indiquer les points décimaux pour les évaluations nanohenry :

· 1N0 = 1,0nH

· 4N7 = 4,7 nH

· 33N = 33nH

· R10 = 100 nH (0,10 µH)

Conversion des nanohenries en microhenries

Les techniciens convertissent les nanohenries en microhenries en divisant la valeur nanohenry par 1 000. Une inductance CMS marquée "47N" délivre 47 nH d'inductance. La conversion de 47 nH donne 0,047 µH. Comprendre ces étapes de conversion aide les ingénieurs à sélectionner l'inductance CMS appropriée pour les cartes RF haute fréquence.

Bases de données de codes de référencement croisé

Des étiquettes de composants inhabituelles peuvent dérouter les techniciens lors de la maintenance de routine de la carte. Les bases de données industrielles résolvent rapidement les marquages ​​manquants ou personnalisés.

Utilisation du livre de codes SMD

Les ingénieurs consultent des outils de référence tels que le SMD Codebook lorsque les marquages ​​physiques ne correspondent pas aux règles numériques standard. Ces références cataloguent des milliers de codes de montage en surface, de brochages et de styles de boîtiers dans des tables de recherche organisées.

Recherche de fiche technique du fabricant

Différents fournisseurs impriment parfois des marquages ​​exclusifs sur un inducteur CMS personnalisé . La recherche dans les fiches techniques officielles du fabricant confirme les valeurs précises des inducteurs CMS, les capacités nominales actuelles et les dimensions physiques du boîtier. Vérifiez toujours les codes de composants personnalisés avant de souder des pièces de rechange sur un circuit de production sous tension.

Identification d'un inducteur CMS non marqué

Les composants miniatures manquent souvent de valeurs numériques imprimées sur leurs surfaces extérieures. Les techniciens s'appuient sur les caractéristiques physiques, les étiquettes des cartes et les tests de base des compteurs pour identifier un inducteur CMS non marqué.

Caractéristiques du package physique

L'inspection visuelle fournit des indices immédiats sur le fonctionnement des composants. L'observation des matériaux de surface aide les travailleurs à catégoriser correctement les pièces inconnues.

Construction bobinée ou multicouche

Les ingénieurs divisent les composants en types d'inducteurs CMS distincts en fonction de la structure interne. Les conceptions bobinées comportent des bobines de cuivre visibles enroulées autour d’un noyau central. Les conceptions multicouches renferment des motifs conducteurs internes à l’intérieur de corps en céramique ou en ferrite. Ces différents types d'inducteurs CMS servent à des applications spécifiques de filtrage du bruit ou de stockage d'énergie dans l'électronique moderne.

Différences de couleur par rapport aux MLCC et aux résistances

Les techniciens distinguent une inductance d'un condensateur céramique multicouche en vérifiant la couleur extérieure du corps. Les inducteurs comportent des corps en ferrite gris foncé ou noir. Les condensateurs présentent des couleurs beige jaunâtre ou marron clair sur leurs surfaces extérieures.

Diagnostic rapide du multimètre

Les instruments portables de base confirment l’identité des composants en quelques secondes. Les tests de compteur séparent les pièces magnétiques des condensateurs et des circuits ouverts.

Mesure d'une faible résistance CC (DCR)

Un technicien configure un multimètre numérique pour mesurer la résistance entre les bornes des composants. Un inducteur présente une résistance au courant continu (DCR) extrêmement faible. Le compteur lit généralement des valeurs inférieures à 5 ohms pour les pièces de puissance standard.

Vérification de la continuité par rapport aux condensateurs ouverts

Les multimètres émettent un bip sonore lors des contrôles de continuité sur un inducteur. La boucle de fil interne continue laisse passer facilement les courants électriques basse fréquence. À l’inverse, un condensateur en bon état bloque le courant continu et affiche une lecture en circuit ouvert.

Conseil de diagnostic : si un composant présente une résistance proche de zéro et maintient un flux électrique continu, vous mesurez probablement une inductance ou une perle de ferrite plutôt qu'un condensateur.

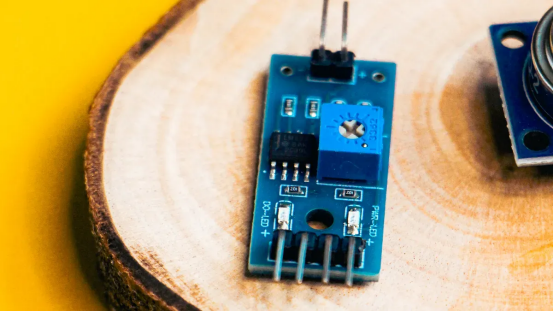

Désignateurs de référence PCB

Les couches de sérigraphie des circuits imprimés offrent des étiquettes d'identification claires. Les marquages ​​textuels imprimés directement à côté des composants guident les techniciens pendant les travaux de réparation.

Identifier les désignateurs « L »

Les concepteurs étiquettent les composants des cartes à l'aide de préfixes alphanumériques standardisés. La lettre « L » désigne spécifiquement une inductance standard sur les schémas de circuit et les contours sérigraphiés.

Perles de ferrite vs inducteurs de puissance

Les concepteurs de circuits distinguent une inductance de puissance standard des billes de suppression haute fréquence en évaluant les étiquettes des circuits. Le tableau suivant illustre les codes de désignation courants trouvés sur les assemblages de cartes de circuits imprimés :

Les techniciens examinent ces désignations pour sélectionner le composant de remplacement correct. La reconnaissance des étiquettes des PCB empêche une mauvaise installation des composants en ferrite dans les chemins du filtre de puissance.

Comment tester un inducteur CMS

Configuration et accessoires du compteur LCR

Les techniciens ont besoin d’un matériel précis pour évaluer avec précision les paramètres des minuscules composants. Un équipement spécialisé empêche le bruit électromagnétique externe de fausser les mesures.

Cordons de test Kelvin à quatre fils

Les connexions Kelvin à quatre fils isolent la résistance du fil de test pendant les mesures. Deux fils fournissent du courant à travers l' inductance CMS , tandis que deux fils indépendants mesurent la chute de potentiel. La bobine primaire d'un inducteur nécessite des signaux de test propres. Cette configuration à quatre fils élimine les erreurs de résistance de contact sur les petits composants de la carte.

Éliminer les parasites errants

Les appareils de test introduisent une résistance, une capacité et une inductance supplémentaires dans les boucles de mesure. Les ingénieurs utilisent un équipement de test dédié pour isoler les petites valeurs d'inductance CMS des interférences de fond :

Sélection des fréquences de test

L'inductance change selon différentes fréquences de signal de fonctionnement. Les techniciens configurent l'équipement de test pour qu'il corresponde aux conditions exactes du circuit.

Paramètres de fiche technique correspondants

Les fabricants spécifient des valeurs de composants standard à des fréquences de test fixes. Un inducteur présente une réactance magnétique variable à différents niveaux d'énergie. Un appareil de test doit générer la fréquence d'excitation identique indiquée dans la documentation des composants. La correspondance de ces paramètres donne des lectures précises pour chaque inducteur CMS testé.

Tests de puissance et tests haute fréquence

Les composants de l'inductance d'alimentation fonctionnent dans des conditions de basse fréquence comprises entre 100 kHz et 3 MHz. À l’inverse, les circuits RF nécessitent des tests haute fréquence proches de 100 MHz ou plus. Chaque inducteur haute fréquence se comporte différemment selon la construction du noyau. Le choix des fréquences de test appropriées aide les ingénieurs à évaluer les performances des inductances pour les applications ciblées.

Procédures d'étalonnage des appareils

Les cordons de test non calibrés introduisent des erreurs de mesure. Une configuration de test précise mesure un inducteur sans erreurs de décalage. L'étalonnage supprime les caractéristiques physiques résiduelles des câbles du dispositif de test.

Effectuer un étalonnage ouvert

Les techniciens suivent quatre étapes structurées pour calibrer correctement les appareils :

1. Réglez la plage de fréquences de mesure et allumez le compteur LCR pour permettre la stabilisation thermique interne.

2. Inspectez et nettoyez les ports de test et le luminaire pour vous assurer qu'il n'y a aucun dommage physique ou contamination sur le diélectrique ou les conducteurs.

3. Fixez l'étalon ouvert au plan de référence de mesure et exécutez l'étalonnage ouvert pour mesurer et stocker la capacité parasite (généralement 0,05 à 0,2 pF).

4. Fixez l'étalon court sur le même plan de référence et exécutez l'étalonnage court pour capturer et enregistrer l'inductance résiduelle (généralement 0,1 à 1 nH).

Effectuer un calibrage court

L’exécution d’un étalonnage court remet à zéro l’inductance résiduelle du fil. Les techniciens placent une barre de court-circuit en cuivre solide entre les contacts du dispositif de test. Un étalonnage court protège le petit inducteur des fausses mesures d'impédance. Cette étape établit une véritable ligne de base zéro avant de mesurer un inducteur CMS individuel. Un étalonnage approprié garantit des lectures très précises pour chaque inducteur.

Advanced Electrical Diagnostics

Engineers perform advanced electrical tests to verify internal components and prevent circuit failure. These procedures evaluate how a magnetic component behaves under real operating loads.

Measuring DC Resistance (DCR)

Technicians measure the direct-current resistance across internal copper windings using specialized meters. Lower resistance values improve total power efficiency inside electronic assemblies.

Detecting Inter-Winding Shorts

Internal wire insulation degrades under severe electrical stress. A short circuit between internal coil loops drastically reduces overall inductance. Technicians compare measured resistance values against smd inductor specifications. A sudden drop in resistance exposes internal winding damage immediately.

Temperature Effects on DCR

Copper wire resistance increases naturally as operating temperatures rise. Engineers calculate thermal resistance shifts to prevent energy losses in power supplies. The following equation predicts resistance changes under thermal stress:

$$\text{DCR}{\text{new}} = \text{DCR}{25} \times [1 + 0.00393 \times (T_{\text{new}} - 25)]$$

High heat increases coil resistance and reduces total system performance over extended operating periods.

Evaluating Quality Factor (Q)

The Quality Factor measures how efficiently an smd inductor stores magnetic energy relative to its internal energy loss. Higher Q values indicate a more efficient component.

Core Loss Assessment

Magnetic cores dissipate energy through hysteresis and eddy currents. Lower core losses maintain strong signal strength across high-frequency circuits. Engineers select high-quality materials to minimize heat generation during daily operation.

High-Frequency Performance

Radio frequency circuits depend heavily on a high Quality Factor. High Q values maintain clear signals across demanding wireless applications.

Saturation Current and Bias Testing

Direct currents alter magnetic performance in power conversion circuits. Test systems apply direct current bias to evaluate core saturation limits.

Inductance Roll-off Under Load

When an SMD power inductor reaches its DC saturation current ($I_{sat}$), its inductance value experiences a sharp and significant decline. Exceeding the DC saturation current causes several negative operational effects:

· Substantial decrease in the inductor's efficiency

· Inability to store magnetic energy properly

· Increased risk of system performance degradation or complete power supply failure

Ferrite Core Thermal Limits

Excessive current drives ferrite materials past their magnetic saturation points. Overheated magnetic cores lose structural permeability rapidly. Every power inductor requires proper thermal management to avoid overheating. Engineers monitor heat generation to keep each smd inductor within safe operational limits.

How to Choose an SMD Inductor for Your Circuit

Engineers evaluate board demands before picking magnetic parts. Proper component selection prevents voltage drops and thermal issues.

Key Parameters in SMD Inductor Selection

Engineers follow structured steps for smd inductor selection to guarantee stable board performance. Critical smd inductor specifications dictate power behavior under real loads.

Inductance, Isat, and Irms Ratings

Knowing how to choose an smd inductor requires analyzing current thresholds. The saturation current (Isat) marks the point where core limits cause an inductance drop. Conversely, heating current (Irms) defines the continuous current limit causing internal thermal rise.

A smart smd inductor selection process balances low DC resistance against core loss limits.

Selection Tip: Engineers choose a lower DCR rating to reduce energy loss. However, learning how to choose an smd inductor also involves verifying that $I_{sat}$ comfortably exceeds transient circuit spikes.

Package Footprint and Shielding Options

Designers analyze physical package traits during smd inductor selection. Shielded and unshielded designs offer clear trade-offs:

· Shielded Components: Contain magnetic flux within a closed core. They yield shielding effectiveness above 40 dB and reduce PCB space needs by 30–50%.

· Unshielded Components: Radiate magnetic fields into adjacent areas. They demand dedicated keepout spaces on circuit boards.

Checking dimensions and vertical clearances confirms mechanical fit during standard smd inductor selection.

Matching Components to Application Needs

Different electronic circuits require distinct magnetic properties. Engineers adapt their smd inductor selection approach based on targeted board applications.

Power Supplies vs RF Circuits

Les circuits de commutation de puissance nécessitent des conceptions d'inductances CMS robustes avec des courants nominaux élevés. Les réseaux de communication RF donnent plutôt la priorité aux valeurs de fréquence auto-résonante (SRF) et de facteur de qualité (Q) élevé.

Les ingénieurs explorent différents types d'inducteurs CMS pour atteindre ces divers objectifs opérationnels dans les applications haute fréquence.

Références croisées des pièces de rechange

Le remplacement de composants obsolètes nécessite un soin particulier. Apprendre à choisir un inducteur CMS pour les réparations implique de faire correspondre les tailles d'empreinte, la disposition des plots et les limites thermiques.

1. Examinez les paramètres de la fiche technique d'origine, en vous concentrant sur $I_{sat}$, $I_{rms}$ et DCR.

2. Confirmez les dimensions de l'empreinte pour garantir la compatibilité des tampons.

3. Comparez les pièces candidates à la plage de température de fonctionnement du circuit cible.

Comprendre comment choisir une inductance CMS protège les circuits du bruit et des pannes de composants dans les applications haute densité.

Les techniciens maîtrisent le diagnostic des composants en lisant les codes imprimés, en vérifiant les caractéristiques physiques du boîtier et en testant les paramètres magnétiques avec des instruments calibrés. Une discipline de test rigoureuse nécessite la mise à zéro des parasites des appareils sur les compteurs LCR avant de mesurer un inducteur CMS de faible valeur. Des mesures précises vérifient la résistance CC et confirment les valeurs d'inductance sous des fréquences de fonctionnement standard. Garder les fiches techniques accessibles simplifie la sélection des inductances CMS et guide les techniciens sur la façon de choisir une inductance CMS pour des réparations de cartes réussies. Un technicien remplace un inducteur endommagé uniquement après avoir fait correspondre les empreintes physiques, les limites de courant de saturation et la tolérance thermique.

FAQ

Comment un technicien identifie-t-il une inductance CMS sans code imprimé ?

Un technicien vérifie la couleur du corps et mesure une faible résistance CC pour identifier un inducteur CMS . Les corps charbonneux foncés avec une résistance proche de zéro indiquent des bobines magnétiques.

Conseil de diagnostic rapide : vérifiez toujours les étiquettes sérigraphiées du PCB. La lettre « L » confirme une bobine magnétique standard, tandis que « FB » indique une perle de ferrite.

Que signifie la lettre « R » sur le boîtier d'un composant ?

La lettre « R » représente un point décimal pour les valeurs inférieures à 10 microhenries. Un petit inducteur marqué "4R7" fournit 4,7 microhenries. Ce format de notation évite une lecture erronée des minuscules points décimaux imprimés lors de l'assemblage automatisé de la carte.

Que se passe-t-il lorsqu'un inducteur dépasse son courant de saturation ?

Lorsqu'un inducteur dépasse sa limite de courant de saturation, son inductance chute rapidement. Le noyau magnétique surchauffe rapidement, réduisant l’efficacité énergétique globale du circuit et risquant une instabilité immédiate de la tension.

Pourquoi les ingénieurs utilisent-ils des cordons Kelvin à quatre fils lors des tests ?

Les cordons de test Kelvin à quatre fils isolent la résistance des cordons de test lors de mesures de haute précision. Deux fils fournissent du courant, tandis que deux fils indépendants mesurent la chute de potentiel. Cette configuration élimine les erreurs de résistance de contact sur les petites pièces de la carte.

En quoi un inducteur diffère-t-il d’une perle de ferrite ?

Un inducteur stocke l'énergie magnétique pour filtrer les signaux basse fréquence ou réguler la tension de sortie. Une perle de ferrite dissipe le bruit haute fréquence directement sous forme d'énergie thermique. Les sérigraphies PCB marquent les perles avec « FB » au lieu de « L ».

Quelle tolérance représente la lettre « K » ?

Le suffixe majuscule « K » spécifie une marge de tolérance de ± 10 %. Un inducteur marqué « 100K » se situe entre 9,0 et 11,0 microhenries pendant le fonctionnement normal du circuit.

Pourquoi les circuits haute fréquence nécessitent-ils des pièces à tolérances strictes ?

Un inducteur haute fréquence exige un comportement électrique précis. Des tolérances strictes protègent les réseaux de filtres sensibles contre les changements de fréquence inattendus, garantissant ainsi une transmission stable du signal dans les applications sans fil modernes.
